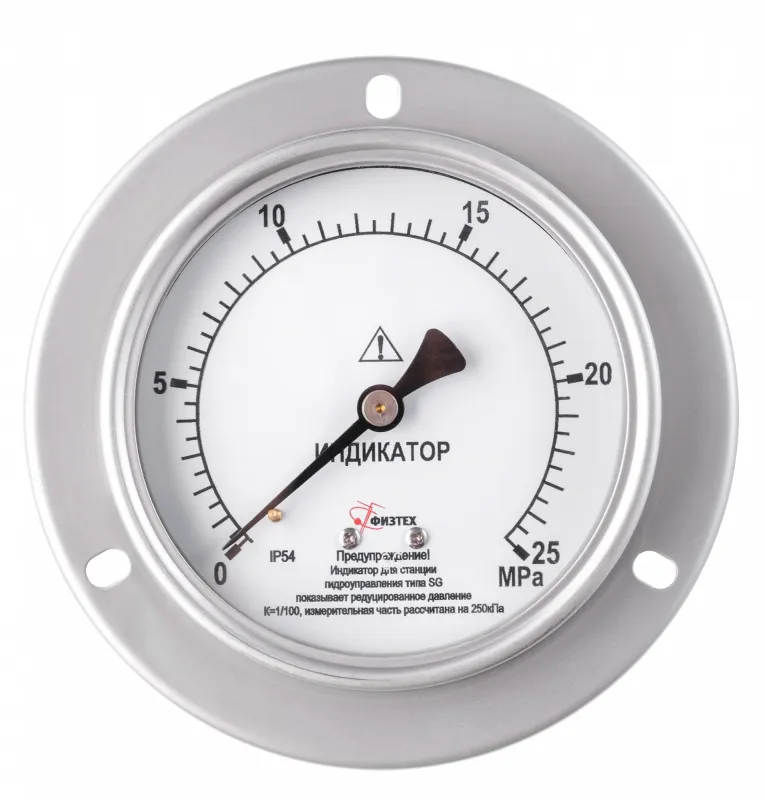

Индикатор давления IP54

Манометры общетехнические МП2-Уф исп 1

Вакуумметры, мановакуумметры, манометры электроконтактные взрывозащищенные ДВ2005фСг1Ехd, ДА2005фСг1Ехd, ДМ2005фСг1Ехd

Оставить заявку

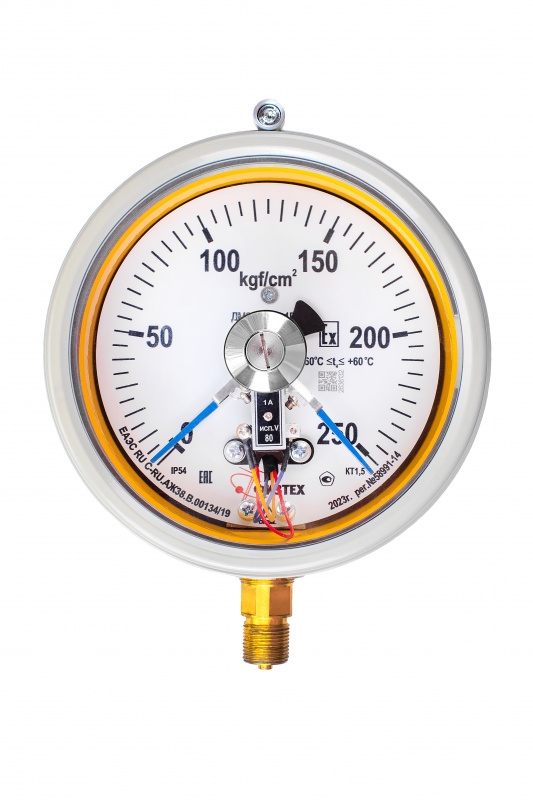

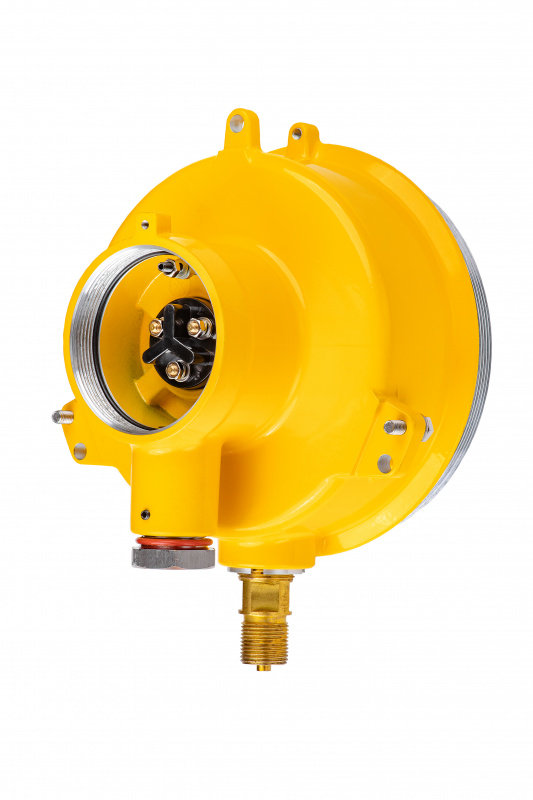

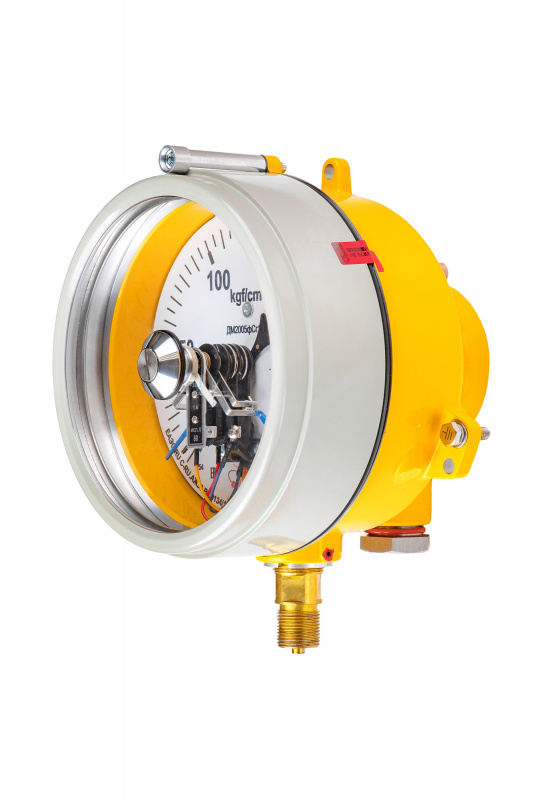

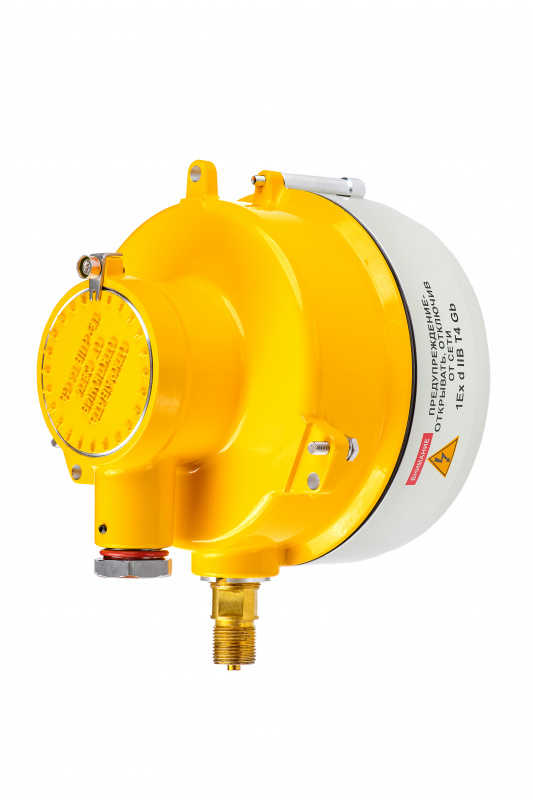

Вакуумметры, мановакуумметры, манометры электроконтактные взрывозащищенные ДВ2005фСг1Ехd, ДА2005фСг1Ехd, ДМ2005фСг1Ехd

Назначение

Вакуумметры, мановакуумметры, манометры электроконтактные взрывозащищенные ДВ2005фСг1Ехd, ДА2005фСг1Ехd, ДМ2005фСг1Ехd.

Цена за шт

Цена по запросу

Уточнить стоимость

Количество, шт

В зависимости от размера заказа предоставляются скидки

Вакуумметры, мановакуумметры, манометры электроконтактные сигнализирующие взрывозащищенные ДВ2005фСг1Ехd, ДА2005фСг1Ехd, ДМ2005фСг1Ехd предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред.
Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.
Обеспечивают визуальную индикацию контролируемого давления в условиях взрывоопасной окружающей среды.

Полезная статья: Электроконтактные манометры и работа исполнений контактных групп

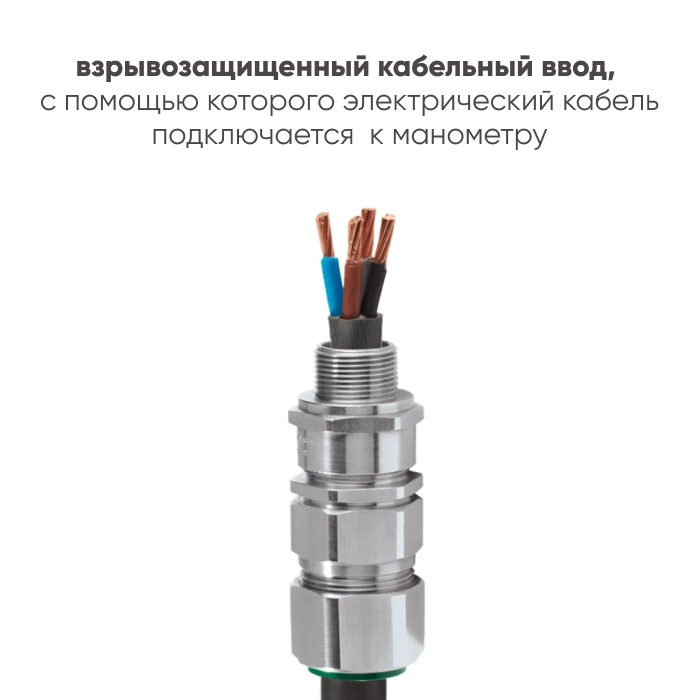

Изготавливаемые приборы могут поставляться в комплекте с кабельным вводом КВ20. Кабельный ввод изготавливается по индивидуальному заказу, с возможностью применения как для монтажа кабеля в металлорукаве, так и для подключения бронированного кабеля.

Гарантии

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.

Исполнение электроконтактных групп

В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.

Исполнение III
Два размыкающих контакта
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты;
- между уставками первый контакт разомкнут, второй замкнут;
- после второй (max) уставки оба контакта разомкнуты.

Исполнение V (по умолчанию)
Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут, второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут, второй замкнут.

Исполнение IV
Два замыкающих контакта
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта разомкнуты;
- между уставками первый контакт замкнут, второй разомкнут;
- после второй (max) уставки оба контакта замкнуты.

Исполнение VI
Первый замыкающий, второй размыкающий
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт разомкнут, второй замкнут;
- между уставками оба контакта замкнуты;
- после второй (max) уставки первый контакт замкнут, второй разомкнут.

Номинальный диаметр корпуса	160 мм
Класс точности	1,5
Вид взрывозащиты	взрывонепроницаемая оболочка
Маркировка взрывозащиты	1Ех d IIВ Т4 Gb
Взрывоопасные зоны помещений и наружных установок	класс 1 и 2 по ГОСТ Р 51330.9-99
Взрывоопасные смеси	категории IIA и IIB групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 679-19-2001, ГОСТ Р 51330.5-99, ГОСТ Р МЭК 60079-11-2010
Степень пылевлагозащиты	IP54 у вводного и приборного отделения манометра IP65 (по заказу)
Резьба присоединительного штуцера	- М20*1,5 (базовая) - другие резьбы по заказу
Размер квадрата под ключ, мм	17 мм
Расположение штуцера	радиальное
Устойчивость к климатическим воздействиям	исполнение У1 по ГОСТ 15150-69
Диапазон температур измеряемой среды, °С (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)	от -50 до +150 °С
Диапазон температуры окружающей среды, °С	от -60 до +60 °С
Виброзащищенность	группа L1 по ГОСТ Р 52931-2008
Диапазоны измерений	- от 0 до 75% диапазона показаний избыточного давления - от 0 до 100% диапазона показаний вакуумметрического давления
Режимы работы	постоянная нагрузка – от 0 до 75% диапазона показаний переменная нагрузка – 100 % диапазона показаний кратковременная перегрузка по ГОСТ 2405-88
Масса, не более	3,2 кг
Тип контактов	- с магнитным поджатием (базовый) - скользящие контакты (по заказу)
Коммутируемое напряжение	12-220В постоянного тока 12-380В переменного тока
Сила тока, не более	- 1А для контактов с магнитным поджатием - 0,5А для скользящих контактов
Максимальная разрывная мощность контактов	с магнитным поджатием: - 30Вт пост. тока - 50ВА перем. тока для скользящих контактов: - 10Вт пост. тока - 20ВА перем. тока
Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний	- для контактов с магнитным поджатием +/- 4% - для скользящих контактов +/- 2,5%
Материал корпуса	алюминиевый сплав, окрашенный в желтый цвет
Обечайка	сталь, окрашенная в серый цвет, крепление к корпусу по резьбе
Стекло	органическое
Трубчатая пружина	медный сплав: - до 10 МПа полувитковая - от 16 до 60 МПа многовитковая
Штуцер, трибко-секторный механизм	медный сплав
Циферблат	алюминиевый сплав, окрашенный в белый цвет
Монтаж кабеля	токовый монтаж: винтовой (терминальный) зажим закрепление кабеля: - трубная разводка кабеля - разводка в металорукав
Устойчивость к климатическим воздействиям по ГОСТ 15150	исполнение У1 (базовое) исполнение УХЛ1 (по заказу)
Средний срок службы	10 лет
