Устройства защиты от перегрузки давлением

Защита манометров от избыточного давления

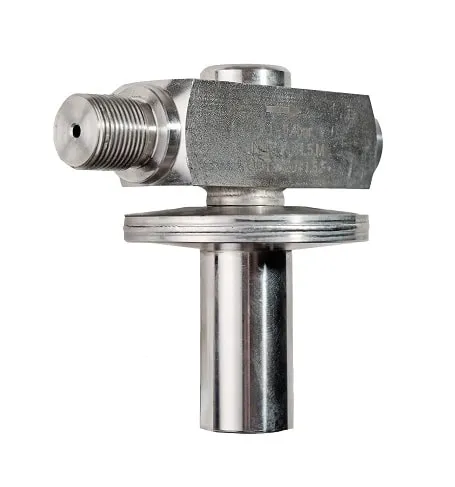

В измерительных системах возможны кратковременные скачки давления, которые превышают допустимый предел прибора. В таких условиях манометр нуждается в дополнительной защите, чтобы чувствительный механизм не испытывал перегрузку. Для этой задачи применяется устройство защиты от перегрузки давлением — подпружиненный клапан, который автоматически перекрывает канал при достижении заданной уставки.

В нормальном режиме клапан остается открытым и передает давление к манометру. Когда значение превышает установленный предел, усилие рабочей среды преодолевает сопротивление пружины, и канал закрывается. После снижения давления примерно на 25% относительно уровня срабатывания клапан снова открывается. Такая схема позволяет защитить прибор от превышения максимально допустимого давления без постоянного участия оператора.

Корпус устройства выполнен из нержавеющей стали, что позволяет использовать его в условиях, где важна стойкость к коррозионному воздействию рабочей и окружающей среды. Допустимое давление достигает 600 бар. Настройка срабатывания выполняется в одном из трех диапазонов: 0,6–2,5, 2,5–6 или 6–10 бар. Температура измеряемой среды может достигать +60 °C, окружающего воздуха — +80 °C.

Как подобрать устройство защиты

Выбор начинают с рабочего диапазона манометра и давления, при котором должна срабатывать защита. Также проверяют материал корпуса, температуру, резьбовые соединения и совместимость со средой.

При подборе учитывают:

• Максимально допустимое давление манометра

• Рабочее и возможное пиковое давление в системе

• Требуемый диапазон настройки уставки

• Температуру измеряемой и окружающей среды

• Тип резьбы со стороны оборудования и прибора

• Совместимость нержавеющей стали с рабочей средой

Для подключения к технологическому оборудованию предусмотрены наружные резьбы М20×1,5, G1/2 и 1/2NPT. Со стороны прибора используются внутренние присоединения тех же типоразмеров с накидной гайкой. Это позволяет выбрать устройство для защиты от перегрузки давлением под распространенные варианты монтажа без усложнения измерительного узла лишними переходниками.

Важно учитывать назначение изделия: оно защищает манометр от превышения допустимого давления, но не предназначено для регулирования технологического процесса. Использовать клапан как регулятор или средство поддержания заданного давления не следует. Для этих задач применяют специализированную регулирующую арматуру.

АО «ПО Физтех» предлагает устройства защиты от перегрузки давлением для комплектации промышленных измерительных систем. Перед заказом следует сопоставить диапазон настройки, давление, температуру, рабочую среду и присоединения с характеристиками конкретного манометра. Такой подход помогает обеспечить защиту прибора без изменения логики работы всей линии.
