Мембранные разделители сред

Защита приборов при работе со сложными средами

Когда измеряемая среда агрессивна к материалам манометра или содержит взвешенные частицы, прямой контакт с чувствительным элементом нежелателен. В таких узлах используют разделитель сред мембранный — промежуточное устройство, которое воспринимает давление через мембрану и передает его к прибору через нейтральную жидкость. Это позволяет отделить измерительный механизм от рабочей среды и сохранить возможность контроля давления без прямого контакта с ней.

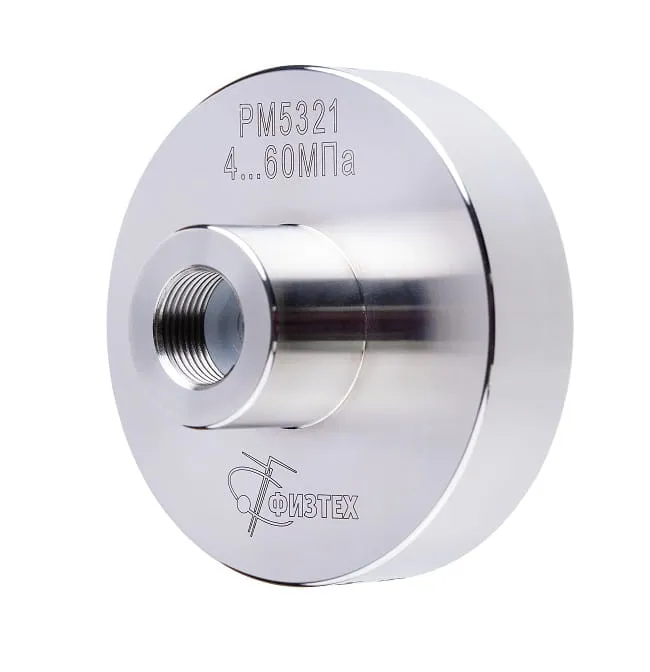

В категории представлены резьбовые модели РМ5319, РМ5319СМ, РМ5321 и РМ5324, а также исполнения с клэмповым соединением и с молочной гайкой. Конструкции различаются диаметром, типом корпуса и способом присоединения. Для части моделей предусмотрен разборный корпус, для других — сварной. Погрешность, вносимая разделителем, составляет ±1% от диапазона показаний.

Для резьбовых исполнений используются наружное присоединение М20×1,5 к технологической линии и внутреннее М20×1,5 к прибору. Корпуса отдельных моделей выполнены из нержавеющей стали, в качестве разделительной жидкости применяется ПМС-300. В зависимости от исполнения пределы измеряемого давления различаются, поэтому мембранный разделитель сред для манометров выбирают не по внешнему размеру, а по параметрам конкретной системы.

Что учитывать при выборе разделителя

Главными критериями остаются давление, свойства среды и тип соединения. Важно также учитывать температуру, материал мембраны и корпуса, допустимую погрешность и возможность обслуживания. Для моделей РМ5319, РМ5319СМ и РМ5321 максимальная температура измеряемой среды достигает +200 °C, а диапазон температуры окружающей среды составляет от –70 до +60 °C.

При подборе учитывают:

• Характер и химическую активность рабочей среды

• Диапазон измеряемого давления

• Тип присоединения к линии и измерительному прибору

• Материал корпуса и мембраны

• Допустимую температуру эксплуатации

• Требования к обслуживанию и разборке узла

Клэмповое соединение удобно для узлов, где требуется быстрое разъединение корпуса и ответной части с помощью хомута. Исполнение с молочной гайкой применяют в узлах, где предусмотрено соответствующее резьбовое соединение. Резьбовые модели подходят для стандартных измерительных линий с присоединением М20×1,5. Такой выбор позволяет согласовать конструкцию разделителя с уже существующим оборудованием без лишних переходных деталей.

Разделитель сред мембранный может поставляться отдельно или в сборе с манометром — такой вариант предусмотрен для части моделей. Перед заказом следует сопоставить рабочее давление, температуру, состав среды и присоединение с характеристиками конкретного изделия. Это особенно важно при работе с агрессивными средами и жидкостями с механическими примесями. Материал мембраны должен быть совместим с рабочей средой и сохранять свои свойства в заданных условиях эксплуатации.
