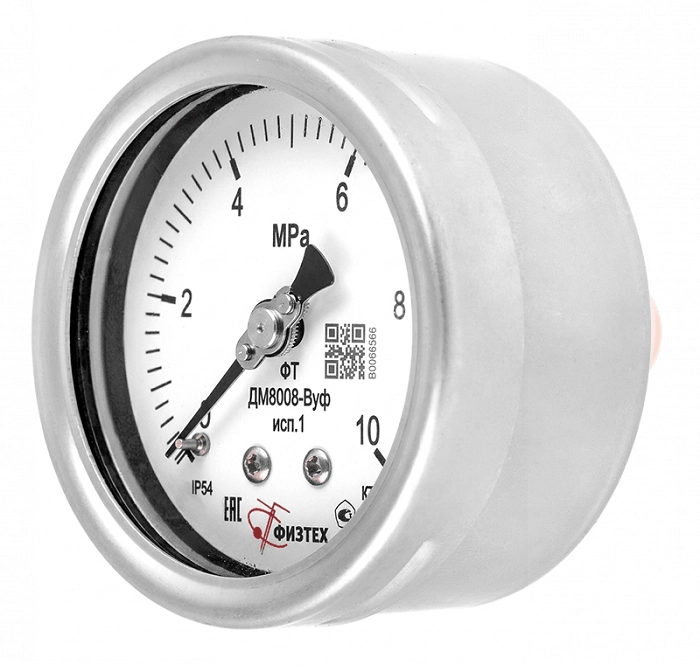

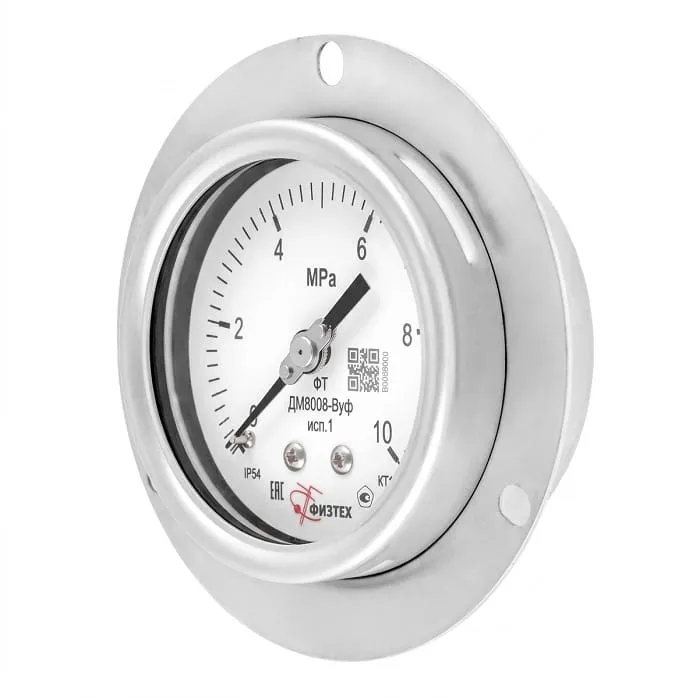

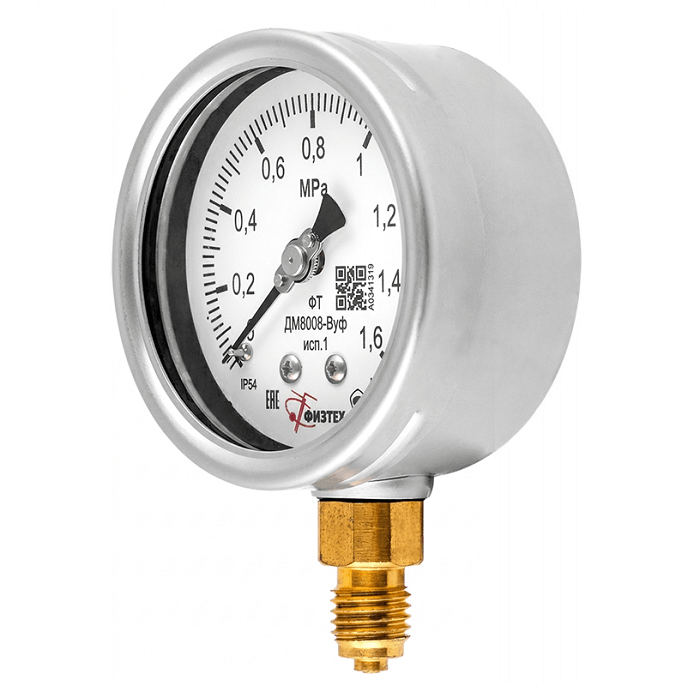

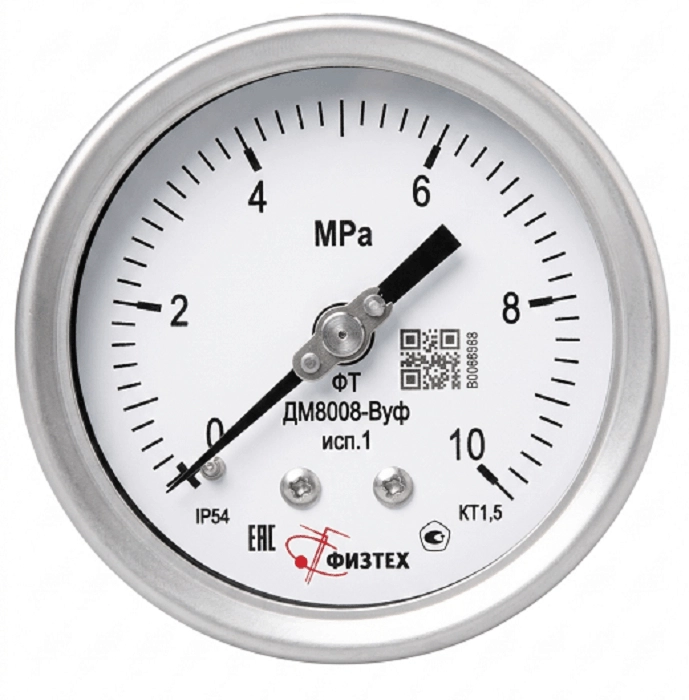

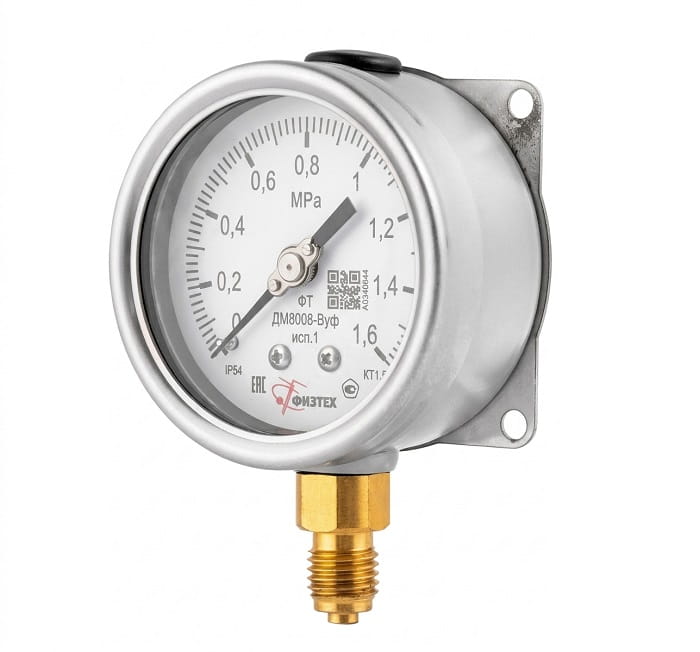

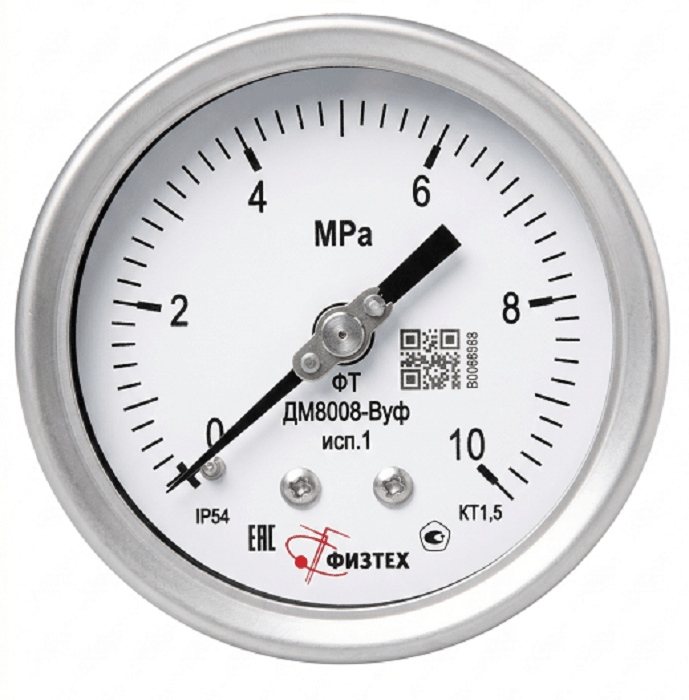

Вакуумметры, мановакуумметры, манометры общетехнические пылевлагозащищенные ДМ (ДВ, ДА) 8008-ВУф SG М исп 1
Вакуумметры, мановакуумметры, манометры общетехнические пылевлагозащищенные ДМ (ДВ, ДА) 8008-ВУф SG М исп 1
Назначение
Вакуумметры, мановакуумметры, манометры общетехнические пылевлагозащищенные ДМ (ДВ, ДА) 8008-ВУф SG М исп 1.
Цена за шт
Цена по запросу
Количество, шт
В зависимости от размера заказа предоставляются скидки
Вакуумметры, мановакуумметры, манометры общетехнические пылевлагозащищенные ДМ (ДВ, ДА) 8008-ВУф SG М предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред (жидкостей, пара, газов).
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
| Номинальный диаметр корпуса | 63 мм |
|---|---|
| Класс точности | 1,5 |
| Корректор "0" на стрелке | нет |
| Степень пылевлагозащиты | IP65 |
| Резьба присоединительного штуцера | - М20*1,5 (базовая) - другие резьбы по заказу |
| Размер квадрата под ключ, мм | 14 мм |
| Расположение штуцера | -радиальное -осевое |
| Устойчивость к климатическим воздействиям | исполнение УХЛ1 по ГОСТ 15150-69 |
| Диапазон температур измеряемой среды, °С (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) | от -50 до +150 °С |
| Диапазон температуры окружающей среды, °С | от -70 до +60 °С |
| Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
| Диапазоны измерений | - от 0 до 75% диапазона показаний избыточного давления - от 0 до 100% диапазона показаний вакуумметрического давления |
| Режимы работы | постоянная нагрузка - от 0 до 75% диапазона показаний переменная нагрузка - 100% диапазона показаний кратковременная перегрузка - до 10 МПа включ. - 30% от ВПИ - Св. 10 до 60 включ. - 15% от ВПИ - Св. 60 до 160 включ. - 10% от ВПИ |
| Масса, не более | 0,9 кг |
| Материал корпуса | нержавеющая сталь |
| Обечайка | байонетная, нержавеющая сталь |
| Стекло | многослойное безопасное |
| Трубчатая пружина | медный сплав: - до 10 МПа полувитковая - от 16 до 60 МПа многовитковая |
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
| Средний срок службы | 10 лет |
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ДВ8008-ВУф SG M исп 1 Б/запол (вакуумметр) | -100 - 0 кПа |
| ДА8008-ВУф SG M исп 1 Б/запол (мановакуумметр) |
-100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа |
| ДМ8008-ВУф SG M исп 1 Б/запол (манометр) |
0 - 60; 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
