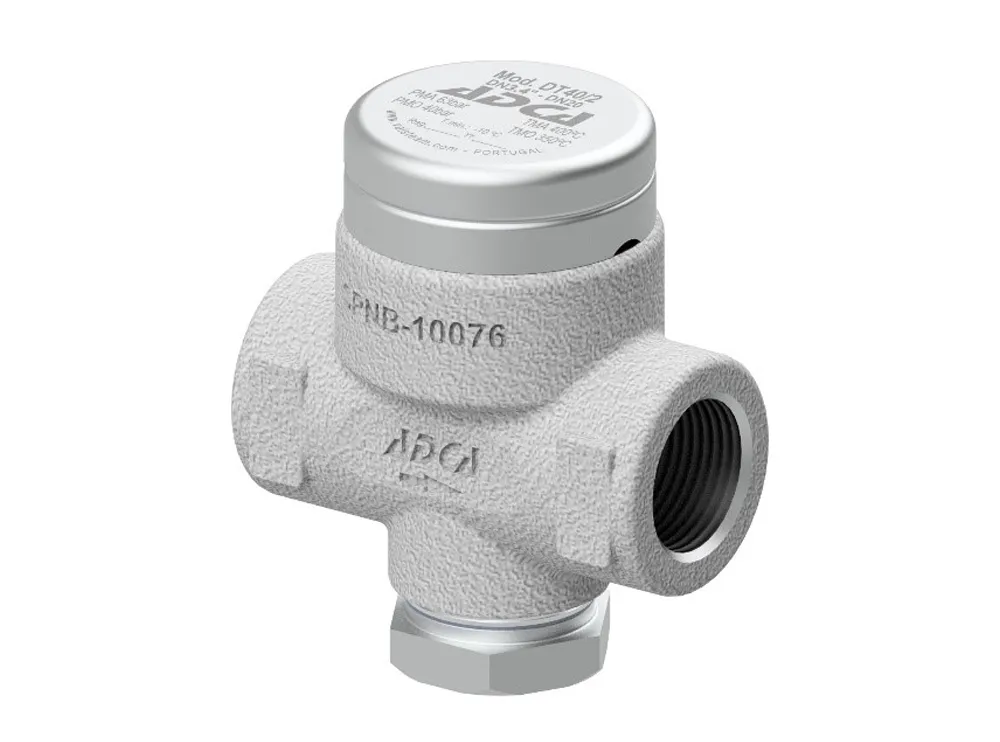

Конденсатоотводчики термодинамические из нержавеющей стали

Конденсатоотводчики термодинамические

Справочная информация из прежнего каталога

ADCA DT Конденсатоотводчики термодинамические

Оставить заявку

ADCA DT Конденсатоотводчики термодинамические

Назначение

ADCA DT Конденсатоотводчики термодинамические. В основе принципа действия термодинамического конденсатоотводчика лежит разница скоростей прохождения пара и конденсата в зазоре между диском и седлом.

При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат.

DT40S Конденсатоотводчик термодинамический. Технические характеристики
DT40/2 Конденсатоотводчик термодинамический. Технические характеристики
DT46 Конденсатоотводчик термодинамический. Технические характеристики
DT42/2 Конденсатоотводчик термодинамический. Технические характеристики

ПРАЙС-ЛИСТ

КАТАЛОГ

DT40S

DT40/2

DT46

DT42/2

DT40S

ОПИСАНИЕ

Термодинамический конденсатоотводчик DT40S используется преимущественно в системах среднего и высокого давления. Предпочтительнее для трассировки спутниковых паропроводов. Единственной подвижной частью DT40S является диск. Не требует настройки во всем диапазоне рабочих нагрузок.

ОСНОВНЫЕ СВОЙСТВА

дискретный отвод конденсата
не подвержен влиянию гидроударов и вибрации
не требует демонтажа для проведения обслуживания

РАБОЧАЯ СРЕДА:

насыщенный и перегретый пар

ИСПОЛНЕНИЯ:

DT40S

ТИПОРАЗМЕРЫ:

от DN3/8"до DN1"

ПРИСОЕДИНЕНИЕ:

внутренняя резьба ISO7/1 Rp(BS21)

УСТАНОВКА:

Предпочтительно на горизонтальном трубопроводе. Допускается установка в любом положении

ПРЕДЕЛЬНЫЕ ПАРАМЕТРЫ:

Мин. рабочее давление - 0,25 bar

Макс. противодавление - 80%

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Максимально допустимое давление - 63 bar

Максимально допустимая температура - 400 °C

Максимальное рабочее давление - 40 bar

Максимальная рабочая температура - 350 °C

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)						Масса, кг
DN	A	B	C	D	E	Масса, кг
3/8"	70	35	40	73,5	39	0,58
1/2"	70	35	40	73,5	39	0,61
3/4"	75	35	40	77,5	46	0,9
1"	90	35	50	90	52,5	1,3

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
	ОПИСАНИЕ	МАТЕРИАЛ
1	Корпус	CA-40 / 1.4028
2	Крышка	AISI 304 / 1.4301
3	*Диск	AISI 420 / 1.4021
4	*Фильтр	AISI 304 / 1.4301
5	*Уплотнение	Металлизированный графит
6	Пробка	AISI 304 / 1.4301
7	*Теплоизолирующая крышка	AISI 304 / 1.4301

DT40/2

ОПИСАНИЕ

Конденсатоотводчики термодинамические дисковые ADCA серии DT40/2 являются компактными и легкими в монтаже. Они отлично работают в системах высокого давления, включая трассировку спут-
никовых паропроводов. Теплоизолирующая крышка обеспечивает бесперебойную работу и делает конденсатоотводчик применимым для таких погодных условий, как дождь и ветер, которые могут негативно повлиять на работу конденсатоотводчиков.
Эти конденсатоотводчики имеют только одну подвижную деталь и обладают широким диапазоном рабочих характеристик без регулировок. Представлены в двух исполнениях: резьбовое и фланцевое.

ОСНОВНЫЕ СВОЙСТВА

Прерывистый отвод конденсата
Работает на перегретом паре
При замене диска и седла демонтаж не требуется
Не подвержен влиянию гидроударов и вибраций
Автоматический отвод воздуха
Может устанавливаться на улице

Типоразмеры	3/8"–1"; DN10–25
Условное давление	Нержавеющая сталь – PN40–63
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 300 °C
Максимальное рабочее давление	40 бар
Минимальное рабочее давление	1,5 бар
Максимальное противодавление	80%
Исполнения	DT 40/2
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–1 PN40, ANSI
Установка	Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации)
Опции	Сварное присоединение (сварка встык – BW)

*Фланцы по PN40 / ANSI 300 lb	Фланцы по ANSI 150 lb **	Резьба/SW/BW PN63	Температура, °С
Допустимое давление, бар			Температура, °С
40	18,3	63	50
34,4	15,7	54,3	100
28	13,2	44,1	200
24,1	10,2	38,1	300

Резьба или сварка SW (внахлёст) *						PN16/40		ANSI 150		ANSI 300
DN	A, мм	B, мм	C, мм	D, мм	Масса, кг	E, мм	Масса, кг	E, мм	Масса, кг	E, мм	Масса, кг
3/8"–1/2"–DN10–15	75	38	50	89	1,06	150	2,50	150	2,20	150	2,60
3/4"–DN20	75	38	50	89	1,06	150	3,04	150	2,63	150	3,55
1"–DN25	90	41	50	89	1,06	160	3,65	150	3,43	160	4,88

DT46

ОПИСАНИЕ

Конденсатоотводчик термодинамический ADCA серии DT46 преимущественно используется в системах среднего и высокого давления, в том числе для трассировки паропроводов. Данные конденсатоотводчики являются компактными и легкими в монтаже. Теплоизолирующая крышка обеспечивает стабильную работу и делает конденсатоотводчик
стойким к последствиям жестких условий внешней среды, которые могут повлиять на его нормальную эксплуатацию. Единственной подвижной деталью является диск.

Не требует настройки во всем диапазоне рабочих нагрузок.

Присоединение – внутренняя резьба или фланцы.

ОСНОВНЫЕ СВОЙСТВА

Прерывистый отвод конденсата
Изолированная крышка
Закаленные клапан и диск
Металлизированное уплотнение седла
Автоматический отвод воздуха
Встроенный фильтр
Надежная конструкция
Прост в обслуживании
Может устанавливаться на улице

Типоразмеры	1/2" – 1"; DN15–25
Условное давление	Углеродистая сталь – PN40
Рабочая среда	Насыщенный и перегретый пар
Температура рабочей среды	От -10 °C до 400 °C
Максимальное рабочее давление	46 бар
Минимальное рабочее давление	1,5 бар
Максимальное противодавление	80%
Исполнения	DT46
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
Присоединение	Фланцевое EN 1092–2 PN40–100, ANSI
Установка	Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации)
Опции	Дренажный клапан

Давление, бар					Температура, °C
Фланцевый PN 40 / ANSI 300 *	Фланцевый ANSI 150 **	Фланцевый PN 63 *	Фланцевый PN 100 *	Фланцевый ANSI 600 **	Температура, °C
40	17,3	63	100	90,5	50
37,1	15,4	58,5	92,8	80,2	100
33,3	13,8	52,5	83,3	72	200
27,6	10,2	43,5	69	59,7	300
23,8	6,5	37,5	59,5	51,4	400

DT42/2

ОПИСАНИЕ

Конденсатоотводчики термодинамические дисковые ADCA серии DT42/2 являются компактными и легкими в монтаже. Они отлично работают в системах высокого давления, включая трассировку спутниковых паропроводов. Эти конденсатоотводчики имеют только одну подвижную деталь и обладают широким диапазоном рабочих характеристик без регулировок. Данные конденсатоотводчики представлены в двух исполнениях: резьбовое и фланцевое.

ОСНОВНЫЕ СВОЙСТВА

Прерывистый отвод конденсата
Работает на перегретом паре
При замене диска и седла демонтаж не требуется
Не подвержен влиянию гидроударов и вибраций
Встроенный фильтр
Может устанавливаться на улице

Типоразмеры	1/2"–1"; DN15–25
Условное давление	PN40–63
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 300 °C
Максимальное рабочее давление	42 бар
Минимальное рабочее давление	0,25 бар
Максимальное противодавление	80%
Исполнения	DT 42/2
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–1 PN40–63, ANSI
Установка	Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации)
Опции	Теплоизолирующая крышка
	Дренажный клапан

Фланцы по PN63 *	Фланцы по PN40 /ANSI 300 lb *	Фланцы по ANSI 150 lb **	Температура, °С
Допустимое давление, бар			Температура, °С
63	40	19,3	50
55,5	35	15,8	150
48	30,4	12,1	250
43,5	27,4	12,1	300

Резьба или сварка SW (внахлёст) *						PN16/40		PN63		ANSI 150		ANSI 300
DN	A, мм	B, мм	C, мм	D, мм	Масса, кг	E, мм	Масса, кг	E, мм	Масса, кг	E, мм	Масса, кг	E, мм	Масса, кг
1/2"–DN15	95	60	50	104	1,3	150	2,8	150	3,7	150	2,4	150	2,8
3/4"–DN20	95	60	50	104	1,2	150	3,3	150	5,2	150	2,8	150	3,6
1"–DN25	95	60	50	110	1,5	160	4	160	6,5	160	2,6	160	4,5
