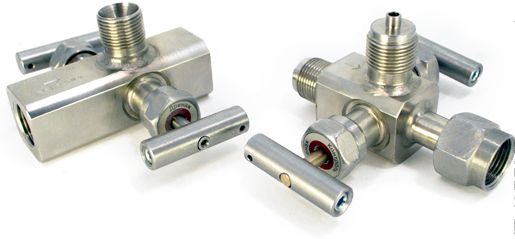

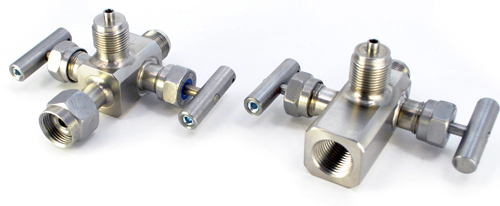

Блок клапанный БКН2
Блок клапанный БКН2
В зависимости от размера заказа предоставляются скидки

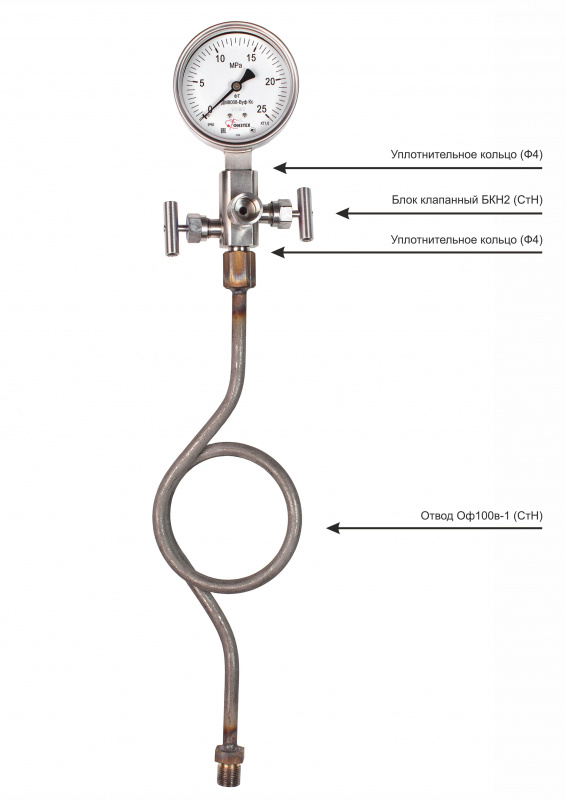

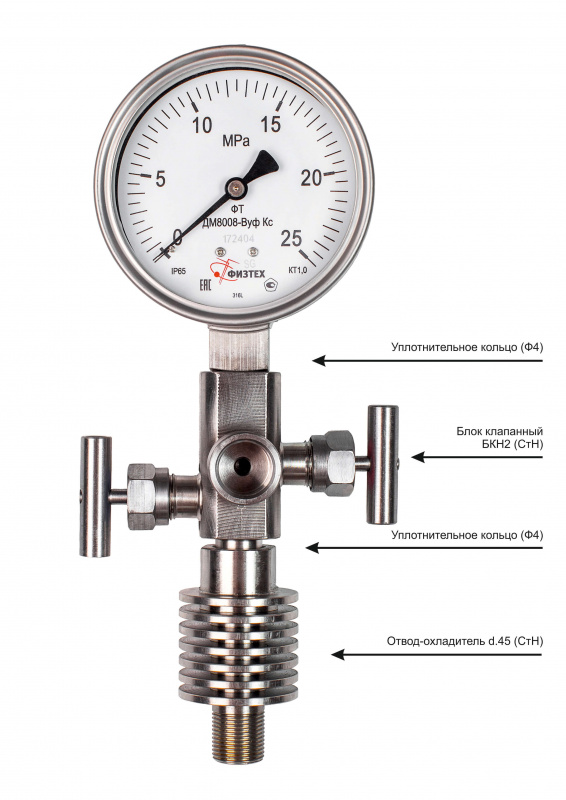

Блоки клапанные БКН2 предназначены для подключения к технологическому оборудованию датчиков избыточного, абсолютного давления, давления-разрежения, манометров, а также позволяют производить дренаж импульсной линии, сброс давления перед демонтажем прибора.
Конструкция блоков клапанных БКН2 позволяет подключать контрольное метрологическое оборудование без отключения датчика от рабочей среды.
Конструкция блоков клапанных БКН2 позволяет подключать контрольное метрологическое оборудование без отключения датчика от рабочей среды.
Модельный ряд
|
Тип и модель БКН |
Габаритный размер L, мм |
Резьбовое соединение на входе среды |
Резьбовое соединение на выходе среды |
Дренаж / контроль (только для БКН2) |
|||
|---|---|---|---|---|---|---|---|
| БКН1-00 | 70 |
Внешняя M20*1,5 с конусом под сферический ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя M20*1,5 с конусом под сферический ниппель |
|||
| БКН2-00 | 82 | ||||||
| БКН1-01 | 73 | Внешняя резьба К1/2 | |||||
| БКН2-01 | 85 | ||||||
| БКН1-02 | 68 | Внешняя резьба К1/4 | |||||
| БКН2-02 | 82 | ||||||
| БКН1-03 | 73 | Внешняя резьба К1/2 |
Внутренняя резьба М20*1,5 под плоский ниппель |
||||
| БКН2-03 | 85 | ||||||
| БКН1-04 | 68 | Внешняя резьба К1/4 | |||||
| БКН2-04 | 80 | ||||||
| БКН1-05 | 75 | Внутренняя резьба К1/2 | |||||
| БКН2-05 | 87 | ||||||
| БКН1-06 | 68 | Внутренняя резьба К1/4 | |||||
| БКН2-06 | 82 | ||||||
| БКН1-07 | 68 |
Внешняя M20*1,5 с конусом под сферический ниппель |
|||||
| БКН2-07 | 80 | ||||||
| БКН1-08 | 75 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||||
| БКН2-08 | 87 | ||||||
| БКН1-09 | 71 |
Внешняя M20*1,5 с конусом под сферический ниппель |
Внешняя резьба К1/2 | ||||
| БКН2-09 | 83 | ||||||
| БКН1-10 | 92 |
Внешняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-10 | 99 | ||||||
| БКН1-11 | 80 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||||
| БКН2-11 | 92 | ||||||
| БКН1-12 | 70 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
||||
| БКН2-12 | 82 | ||||||
| БКН1-13 | 80 | Внешняя резьба К1/2 | Внутренняя резьба К1/2 | ||||
| БКН2-13 | 90 | ||||||
| БКН1-14 | 75 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба G1/2 | ||||
| БКН2-14 | 87 | ||||||
| БКН1-15 | 82 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба К1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-15 | 92 | ||||||
| БКН1-16 | 76 | Внешняя резьба К1/2 | Внешняя резьба К1/2 | ||||
| БКН2-16 | 88 | ||||||
| БКН1-17 | 78 | Внутренняя резьба 1/2NPT | Внешняя резьба 1/2NPT | ||||
| БКН2-17 | 90 | ||||||
| БКН1-18 | 73 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба К1/4 | ||||
| БКН2-18 | 87 | ||||||
| БКН1-19 | 90 | Внешняя резьба К1/2 | Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-19 | 97 | ||||||
| БКН1-20 | 92 | Внутренняя резьба К1/2 | |||||
| БКН2-20 | 99 | ||||||
| БКН2-21 | 87 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-22 | 80 | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | - | |||
| БКН2-22 | 82 | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | |||
| БКН1-23 | 80 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба 1/2NPT | - | |||
| БКН1-24 | 70 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-24 | 82 | ||||||
| БКН1-25 | 94 | Ниппель плоский с накидной гайкой М20*1,5 | Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-25 | 106 | ||||||
| БКН1-26 | 75 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
||||
| БКН2-26 | 87 | ||||||
| БКН1-27 | 87 | Внутренняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-27 | 99 | ||||||
| БКН1-28 | 80 |
Внешняя M20*1,5 с конусом под сферический ниппель |
Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН2-28 | 97 | Внешняя резьба 1/2NPT | Внешняя резьба 1/2NPT | ||||
| БКН1-29 | 66 |
Внешняя M20*1,5 с конусом под сферический ниппель |
Внешняя M20*1,5 с конусом под сферический ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-29 | 78 | ||||||
| БКН1-30 | 70 | Внешняя резьба G1/2 |
Внутренняя резьба М20*1,5 под плоский ниппель |
||||
| БКН2-30 | 82 | ||||||
| БКН1-31 | 70 |
Внешняя M22*1,5 с конусом под сферический ниппель |
Внешняя M22*1,5 с конусом под сферический ниппель |
- | |||
| БКН1-32 | 80 | Внешняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | - | |||
| БКН2-32 | 90 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||||
| БКН2-33 | 82 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба G1/2 |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-34 | 76 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/2NPT | - | |||
| БКН2-34 | 90 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/2NPT |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-35 | 73 | Внешняя резьба 1/2NPT |
Внутренняя резьба М20*1,5 под плоский ниппель |
||||
| БКН2-35 | 85 | ||||||
| БКН1-36 | 70 | Внешняя резьба G1/2 | Внутренняя резьба G1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-36 | 82 | ||||||
| БКН1-37 | 78 | Внешняя резьба К1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
- | |||
| БКН2-38 | 88 | Внешняя резьба 1/2NPT | Внешняя резьба 1/2NPT |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-39 | 80 | Внутренняя резьба К1/2 | Внутренняя резьба 1/2NPT | - | |||
| БКН2-39 | 92 | Внутренняя резьба 1/4NPT | |||||
| БКН2-40 | 90 | Внешняя резьба 1/2NPT |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-41 | 111 | Внутренняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20*1,5 | Внешняя резьба 1/2NPT | |||
| БКН1-42 | 92 | Внешняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН2-43 | 87 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-44 | 87 | Внешняя резьба G1/2 | Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН1-45 | 82 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
- | |||
| БКН2-45 | 94 |
Внешняя M20*1,5 с конусом под сферический ниппель |
|||||
| БКН2-46 | 85 | Внешняя резьба К1/4 | Внутренняя резьба 1/2NPT |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-47 | 90 | Внутренняя резьба 1/2NPT | Внешняя резьба 1/2NPT | Внешняя резьба 1/4NPT | |||
| БКН2-48 | 85 | Внешняя резьба 1/2NPT |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-49 | 92 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба 1/2NPT | Внутренняя резьба 1/4NPT | |||
| БКН1-50 | 70 | Внутренняя резьба G1/2 | Внешняя резьба G1/2 | - | |||
| БКН2-50 | 82 |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||||
| БКН2-51 | 99 |
Внешняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-52 | 99 | Внутренняя резьба К1/2 | Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-53 | 87 | Внешняя резьба М20*1,5 | Внутренняя резьба М20*1,5 | Внутренняя резьба 1/4NPT | |||
| БКН2-54 | 90 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/2NPT | ||||
| БКН2-55 | 92 | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | ||||
| БКН2-56 | 99 | Внутренняя резьба К1/2 | Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-57 | 82 | Внешняя резьба G1/2 | Внутренняя резьба G1/2 | Внутренняя резьба G1/4 | |||
| БКН1-58 | 84 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН2-59 | 99 |
Внешняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 | Ниппель плоский с накидной гайкой М20*1,5 | |||
| БКН2-61 | 89 | Внешняя резьба 1/4NPT | Ниппель плоский с накидной гайкой М20*1,5 | Внутренняя резьба 1/4NPT | |||
| БКН2-62 | 90 | Внутренняя резьба К1/2 | Внешняя резьба К1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-63 | 90 | Внутренняя резьба 1/2NPT | Внешняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | |||
| БКН2-64 | 94 | Внешняя резьба М20*1,5 | Ниппель плоский с накидной гайкой М20*1,5 | Внутренняя резьба 1/4NPT | |||
| БКН2-65 | 95 | Внешняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20*1,5 | Внутренняя резьба 1/4NPT | |||
| БКН1-66 | 73 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/2NPT | - | |||
| БКН2-67 | 90 | Внешняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/4NPT | |||
| БКН2-68 | 85 | Внешняя резьба 1/2NPT |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба 1/4NPT | |||
| БКН2-69 | 87 | Внутренняя резьба 1/2NPT |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба 1/4NPT | |||
| БКН2-70 | 99 | Внутренняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20*1,5 | Внутренняя резьба 1/4NPT | |||
| БКН2-71 | 82 | Внешняя резьба G1/4 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-72 | 80 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/4NPT | Внутренняя резьба 1/4NPT | |||
| БКН1-73 | 70 | Внутренняя резьба G1/2 |
Внутренняя резьба М20*1,5 под плоский ниппель |
- | |||
| БКН1-74 | 66 | Внутренняя резьба Rc1/4 | Внутренняя резьба Rc1/4 | - | |||
| БКН1-75 | 82 | Ниппель плоский с накидной гайкой М20*1,5 | - | ||||
| БКН1-76 | 65 | Внешняя резьба R1/4 | Внутренняя резьба Rc1/4 | - | |||
| БКН1-77 | 80 | Внутренняя резьба Rc1/2 | Внутренняя резьба Rc1/2 | - | |||
| БКН2-78 | 97 | Внешняя резьба К1/2 | Ниппель плоский с накидной гайкой М20*1,5 |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-79 | 97 | Внутренняя резьба К1/2 | |||||
| БКН2-80 | 94 | Внешняя резьба G1/2 | Ниппель с накидной гайкой G1/2 | Заглушка | |||
| БКН2-81 | 94 | Ниппель плоский с накидной гайкой М20*1,5 | |||||
| БКН1-83 | 66 | Внешняя резьба 1/4-18NPT | Внутренняя 1/4-18NPT | - | |||
| БКН1-84 | 97 | Внешняя резьба R1/2 | Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН2-84 | 97 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||||
| БКН1-85 | 87 | Внутренняя резьба G1/2 | Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН2-86 | 87 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/4-18NPT | |||
| БКН2-87 | 97 | Внешняя резьба 1/2-14NPT | Ниппель с накидной гайкой М20*1,5 |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-88 | 80 | Внутренняя резьба К1/2 | Ниппель с накидной гайкой М20*1,5 | - | |||
| БКН2-90 | 82 | Внутренняя резьба G1/4 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-91 | 97 | Ниппель с накидной гайкой М20*1,5 | Ниппель с накидной гайкой G1/2 | - | |||
| БКН2-91 | 106 | Ниппель с накидной гайкой М20*1,5 | Ниппель с накидной гайкой G1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-92 | 85 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя 1/4-18NPT | |||
| БКН2-93 | 92 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя 1/4-18NPT | |||
| БКН2-94 | 94 | Внешняя резьба G1/2 | Ниппель с накидной гайкой М20*1,5 | Внутренняя 1/4-18NPT | |||
| БКН2-95 | 95 | Внешняя резьба R1/2 | Ниппель с накидной гайкой М20*1,5 | Внешняя 1/4-18NPT | |||
| БКН2-96 | 99 |
Внешняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 |
Внешняя M20*1,5 с конусом под сферический ниппель |
|||
| БКН2-98 | 82 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 | |||
| БКН2-99 | 82 | Внешняя резьба G1/2 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 | |||
| БКН2-100 | 99 |
Внешняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 | Внешняя резьба G1/2 | |||
Гарантии
Гарантийный срок эксплуатации - 36 месяцев со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
| Максимальное давление измеряемой среды | до 40 МПа |
|---|---|
| Максимальная температура измеряемой среды, °С | до +150 °С |
| Материал | нержавеющая сталь 12Х18Н10Т |
| Диапазон температуры окружающей среды, °С | от -50 до +60 °С |
| Присоединение к технологическому оборудованию | - внешняя резьба М20*1,5; G1/2, в т.ч. под плоский ниппель - внутренняя резьба М20*1,5; G1/2, в т.ч. под плоский ниппель |
| Присоединительные резьбы к прибору | внутренняя резьба М20*1,5; G1/2 |
| Требование к входу-выходу среды | есть |
| Тип иглы | плавающая |
| Материал иглы | нержавеющая сталь 14Х17Н2 |
| Средний срок службы | 10 лет |
| Класс герметичности | А по ГОСТ Р 54808-2011 |
| Материал сальника | фторопласт Ф-4 |
| Масса, не более | 0,8 кг |
