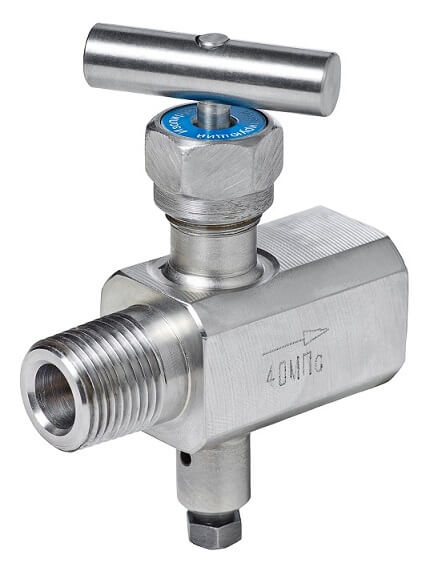

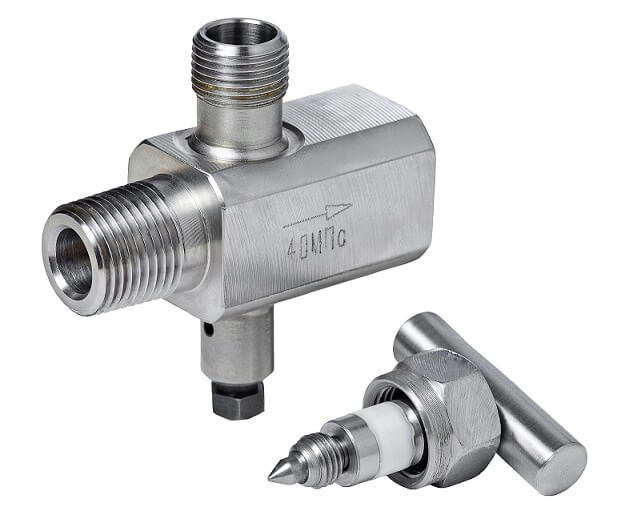

Блок клапанный БКН1
Блок клапанный БКН1
В зависимости от размера заказа предоставляются скидки
Блоки клапанные БКН1 предназначены для подключения к технологическому оборудованию датчиков избыточного, абсолютного давления, давления-разрежения, манометров, а также позволяют производить дренаж импульсной линии, сброс давления перед демонтажем прибора.
Модельный ряд
|
Тип и модель БКН |
Габаритный размер L, мм |
Резьбовое соединение на входе среды |
Резьбовое соединение на выходе среды |
Дренаж / контроль (только для БКН2) |
|||
|---|---|---|---|---|---|---|---|
| БКН1-00 | 70 |
Внешняя M20*1,5 с конусом под сферический ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя M20*1,5 с конусом под сферический ниппель |
|||
| БКН2-00 | 82 | ||||||
| БКН1-01 | 73 | Внешняя резьба К1/2 | |||||
| БКН2-01 | 85 | ||||||
| БКН1-02 | 68 | Внешняя резьба К1/4 | |||||
| БКН2-02 | 82 | ||||||
| БКН1-03 | 73 | Внешняя резьба К1/2 |
Внутренняя резьба М20*1,5 под плоский ниппель |
||||
| БКН2-03 | 85 | ||||||
| БКН1-04 | 68 | Внешняя резьба К1/4 | |||||
| БКН2-04 | 80 | ||||||
| БКН1-05 | 75 | Внутренняя резьба К1/2 | |||||
| БКН2-05 | 87 | ||||||
| БКН1-06 | 68 | Внутренняя резьба К1/4 | |||||
| БКН2-06 | 82 | ||||||
| БКН1-07 | 68 |
Внешняя M20*1,5 с конусом под сферический ниппель |
|||||
| БКН2-07 | 80 | ||||||
| БКН1-08 | 75 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||||
| БКН2-08 | 87 | ||||||
| БКН1-09 | 71 |
Внешняя M20*1,5 с конусом под сферический ниппель |
Внешняя резьба К1/2 | ||||
| БКН2-09 | 83 | ||||||
| БКН1-10 | 92 |
Внешняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-10 | 99 | ||||||
| БКН1-11 | 80 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||||
| БКН2-11 | 92 | ||||||
| БКН1-12 | 70 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
||||
| БКН2-12 | 82 | ||||||
| БКН1-13 | 80 | Внешняя резьба К1/2 | Внутренняя резьба К1/2 | ||||
| БКН2-13 | 90 | ||||||
| БКН1-14 | 75 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба G1/2 | ||||
| БКН2-14 | 87 | ||||||
| БКН1-15 | 82 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба К1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-15 | 92 | ||||||
| БКН1-16 | 76 | Внешняя резьба К1/2 | Внешняя резьба К1/2 | ||||
| БКН2-16 | 88 | ||||||
| БКН1-17 | 78 | Внутренняя резьба 1/2NPT | Внешняя резьба 1/2NPT | ||||
| БКН2-17 | 90 | ||||||
| БКН1-18 | 73 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба К1/4 | ||||
| БКН2-18 | 87 | ||||||
| БКН1-19 | 90 | Внешняя резьба К1/2 | Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-19 | 97 | ||||||
| БКН1-20 | 92 | Внутренняя резьба К1/2 | |||||
| БКН2-20 | 99 | ||||||
| БКН2-21 | 87 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-22 | 80 | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | - | |||
| БКН2-22 | 82 | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | |||
| БКН1-23 | 80 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба 1/2NPT | - | |||
| БКН1-24 | 70 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-24 | 82 | ||||||
| БКН1-25 | 94 | Ниппель плоский с накидной гайкой М20*1,5 | Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-25 | 106 | ||||||
| БКН1-26 | 75 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
||||
| БКН2-26 | 87 | ||||||
| БКН1-27 | 87 | Внутренняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-27 | 99 | ||||||
| БКН1-28 | 80 |
Внешняя M20*1,5 с конусом под сферический ниппель |
Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН2-28 | 97 | Внешняя резьба 1/2NPT | Внешняя резьба 1/2NPT | ||||
| БКН1-29 | 66 |
Внешняя M20*1,5 с конусом под сферический ниппель |
Внешняя M20*1,5 с конусом под сферический ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-29 | 78 | ||||||
| БКН1-30 | 70 | Внешняя резьба G1/2 |
Внутренняя резьба М20*1,5 под плоский ниппель |
||||
| БКН2-30 | 82 | ||||||
| БКН1-31 | 70 |
Внешняя M22*1,5 с конусом под сферический ниппель |
Внешняя M22*1,5 с конусом под сферический ниппель |
- | |||
| БКН1-32 | 80 | Внешняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | - | |||
| БКН2-32 | 90 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||||
| БКН2-33 | 82 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба G1/2 |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-34 | 76 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/2NPT | - | |||
| БКН2-34 | 90 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/2NPT |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-35 | 73 | Внешняя резьба 1/2NPT |
Внутренняя резьба М20*1,5 под плоский ниппель |
||||
| БКН2-35 | 85 | ||||||
| БКН1-36 | 70 | Внешняя резьба G1/2 | Внутренняя резьба G1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-36 | 82 | ||||||
| БКН1-37 | 78 | Внешняя резьба К1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
- | |||
| БКН2-38 | 88 | Внешняя резьба 1/2NPT | Внешняя резьба 1/2NPT |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-39 | 80 | Внутренняя резьба К1/2 | Внутренняя резьба 1/2NPT | - | |||
| БКН2-39 | 92 | Внутренняя резьба 1/4NPT | |||||
| БКН2-40 | 90 | Внешняя резьба 1/2NPT |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-41 | 111 | Внутренняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20*1,5 | Внешняя резьба 1/2NPT | |||
| БКН1-42 | 92 | Внешняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН2-43 | 87 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-44 | 87 | Внешняя резьба G1/2 | Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН1-45 | 82 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
- | |||
| БКН2-45 | 94 |
Внешняя M20*1,5 с конусом под сферический ниппель |
|||||
| БКН2-46 | 85 | Внешняя резьба К1/4 | Внутренняя резьба 1/2NPT |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-47 | 90 | Внутренняя резьба 1/2NPT | Внешняя резьба 1/2NPT | Внешняя резьба 1/4NPT | |||
| БКН2-48 | 85 | Внешняя резьба 1/2NPT |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-49 | 92 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба 1/2NPT | Внутренняя резьба 1/4NPT | |||
| БКН1-50 | 70 | Внутренняя резьба G1/2 | Внешняя резьба G1/2 | - | |||
| БКН2-50 | 82 |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||||
| БКН2-51 | 99 |
Внешняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-52 | 99 | Внутренняя резьба К1/2 | Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-53 | 87 | Внешняя резьба М20*1,5 | Внутренняя резьба М20*1,5 | Внутренняя резьба 1/4NPT | |||
| БКН2-54 | 90 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/2NPT | ||||
| БКН2-55 | 92 | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | ||||
| БКН2-56 | 99 | Внутренняя резьба К1/2 | Ниппель плоский с накидной гайкой М20*1,5 | ||||
| БКН2-57 | 82 | Внешняя резьба G1/2 | Внутренняя резьба G1/2 | Внутренняя резьба G1/4 | |||
| БКН1-58 | 84 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН2-59 | 99 |
Внешняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 | Ниппель плоский с накидной гайкой М20*1,5 | |||
| БКН2-61 | 89 | Внешняя резьба 1/4NPT | Ниппель плоский с накидной гайкой М20*1,5 | Внутренняя резьба 1/4NPT | |||
| БКН2-62 | 90 | Внутренняя резьба К1/2 | Внешняя резьба К1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-63 | 90 | Внутренняя резьба 1/2NPT | Внешняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | |||
| БКН2-64 | 94 | Внешняя резьба М20*1,5 | Ниппель плоский с накидной гайкой М20*1,5 | Внутренняя резьба 1/4NPT | |||
| БКН2-65 | 95 | Внешняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20*1,5 | Внутренняя резьба 1/4NPT | |||
| БКН1-66 | 73 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/2NPT | - | |||
| БКН2-67 | 90 | Внешняя резьба 1/2NPT | Внутренняя резьба 1/2NPT | Внутренняя резьба 1/4NPT | |||
| БКН2-68 | 85 | Внешняя резьба 1/2NPT |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба 1/4NPT | |||
| БКН2-69 | 87 | Внутренняя резьба 1/2NPT |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба 1/4NPT | |||
| БКН2-70 | 99 | Внутренняя резьба 1/2NPT | Ниппель плоский с накидной гайкой М20*1,5 | Внутренняя резьба 1/4NPT | |||
| БКН2-71 | 82 | Внешняя резьба G1/4 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-72 | 80 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/4NPT | Внутренняя резьба 1/4NPT | |||
| БКН1-73 | 70 | Внутренняя резьба G1/2 |
Внутренняя резьба М20*1,5 под плоский ниппель |
- | |||
| БКН1-74 | 66 | Внутренняя резьба Rc1/4 | Внутренняя резьба Rc1/4 | - | |||
| БКН1-75 | 82 | Ниппель плоский с накидной гайкой М20*1,5 | - | ||||
| БКН1-76 | 65 | Внешняя резьба R1/4 | Внутренняя резьба Rc1/4 | - | |||
| БКН1-77 | 80 | Внутренняя резьба Rc1/2 | Внутренняя резьба Rc1/2 | - | |||
| БКН2-78 | 97 | Внешняя резьба К1/2 | Ниппель плоский с накидной гайкой М20*1,5 |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-79 | 97 | Внутренняя резьба К1/2 | |||||
| БКН2-80 | 94 | Внешняя резьба G1/2 | Ниппель с накидной гайкой G1/2 | Заглушка | |||
| БКН2-81 | 94 | Ниппель плоский с накидной гайкой М20*1,5 | |||||
| БКН1-83 | 66 | Внешняя резьба 1/4-18NPT | Внутренняя 1/4-18NPT | - | |||
| БКН1-84 | 97 | Внешняя резьба R1/2 | Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН2-84 | 97 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||||
| БКН1-85 | 87 | Внутренняя резьба G1/2 | Ниппель плоский с накидной гайкой М20*1,5 | - | |||
| БКН2-86 | 87 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба 1/4-18NPT | |||
| БКН2-87 | 97 | Внешняя резьба 1/2-14NPT | Ниппель с накидной гайкой М20*1,5 |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-88 | 80 | Внутренняя резьба К1/2 | Ниппель с накидной гайкой М20*1,5 | - | |||
| БКН2-90 | 82 | Внутренняя резьба G1/4 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
|||
| БКН1-91 | 97 | Ниппель с накидной гайкой М20*1,5 | Ниппель с накидной гайкой G1/2 | - | |||
| БКН2-91 | 106 | Ниппель с накидной гайкой М20*1,5 | Ниппель с накидной гайкой G1/2 |
Внешняя резьба М20*1,5 под плоский ниппель |
|||
| БКН2-92 | 85 |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя резьба М20*1,5 под плоский ниппель |
Внутренняя 1/4-18NPT | |||
| БКН2-93 | 92 |
Внешняя резьба М20*1,5 под плоский ниппель |
Внешняя резьба М20*1,5 под плоский ниппель |
Внутренняя 1/4-18NPT | |||
| БКН2-94 | 94 | Внешняя резьба G1/2 | Ниппель с накидной гайкой М20*1,5 | Внутренняя 1/4-18NPT | |||
| БКН2-95 | 95 | Внешняя резьба R1/2 | Ниппель с накидной гайкой М20*1,5 | Внешняя 1/4-18NPT | |||
| БКН2-96 | 99 |
Внешняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 |
Внешняя M20*1,5 с конусом под сферический ниппель |
|||
| БКН2-98 | 82 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 | |||
| БКН2-99 | 82 | Внешняя резьба G1/2 | Внутренняя резьба G1/2 | Внутренняя резьба G1/2 | |||
| БКН2-100 | 99 |
Внешняя резьба М20*1,5 под плоский ниппель |
Ниппель плоский с накидной гайкой М20*1,5 | Внешняя резьба G1/2 | |||
Гарантии
Гарантийный срок эксплуатации - 36 месяцев со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
| Максимальное давление измеряемой среды | до 40 МПа |
|---|---|
| Максимальная температура измеряемой среды, °С | до +150 °С |
| Материал | нержавеющая сталь 12Х18Н10Т |
| Диапазон температуры окружающей среды, °С | от -50 до +60 °С |
| Присоединение к технологическому оборудованию | - внешняя резьба М20*1,5; G1/2, в т.ч. под плоский ниппель - внутренняя резьба М20*1,5; G1/2, в т.ч. под плоский ниппель |
| Присоединительные резьбы к прибору | внутренняя резьба М20*1,5; G1/2 |
| Требование к входу-выходу среды | есть |
| Тип иглы | плавающая |
| Материал иглы | нержавеющая сталь 14Х17Н2 |
| Средний срок службы | 10 лет |
| Класс герметичности | А по ГОСТ Р 54808-2011 |
| Материал сальника | фторопласт Ф-4 |
| Масса, не более | 0,6 кг |
