Конденсатоотводчики термостатические

Конденсатоотводчики термостатические из латуни

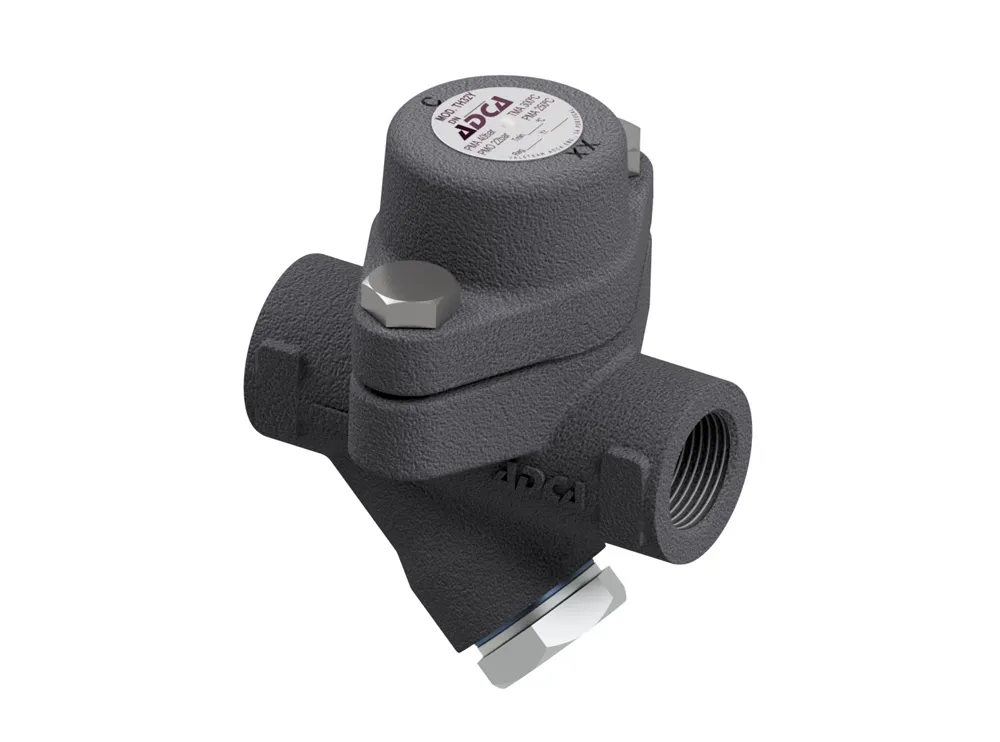

Конденсатоотводчики термостатические из углеродистой стали

Конденсатоотводчики термостатические из нержавеющей стали

Конденсатоотводчики термостатические

Справочная информация из прежнего каталога

ADCA Конденсатоотводчики термостатические (капсульные)

Оставить заявку

ADCA Конденсатоотводчики термостатические (капсульные)

Назначение

ADCA Конденсатоотводчики термостатические (капсульные). Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата. Рабочим элементом термостатического конденсатоотводчика является капсула с расположенным в нижней части седлом, выполняющим функцию запорного механизма. Капсула закреплена в корпусе конденсатоотводчика, причем диск расположен непосредственно над седлом, на выходе из конденсатоотводчика. В холодном состоянии между диском капсулы и седлом существует зазор, позволяющий конденсату, воздуху и другим неконденсируемым газам беспрепятственно выходить из конденсатоотводчика. При нагреве специальный состав в капсуле расширяется, воздействуя на диск, который при расширении опускается на седло, препятствуя выходу пара.

Данный тип конденсатоотводчиков помимо отвода конденсата, позволяет также удалять из системы воздух и газы, то есть использоваться в качестве воздухоотводчика для паровых систем. Существуют три модификации термостатических капсул, позволяющих отводить конденсат при температуре на 5°С, 10°С или 30°С ниже температуры парообразования.

ПРАЙС-ЛИСТ

КАТАЛОГ

TH13A

TH21

TH32Y

TSS22

TH35/2 - TH35/3

TH36

Документация

TH13A

ОПИСАНИЕ

Конденсатоотводчик термостатический ADCA серии TH13A с функцией отвода воздуха из паровых систем спроектирован для применения в таких системах как варочные котлы, стерилизаторы, и др.
Компактные размеры позволяют применять его в широком спектре промышленных производств, в частности в качестве воздухоотводчика для паровых систем.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным, в зависимости от типа капсулы на величину от 5 °C до 30 °C

Встроенный фильтр

Типоразмеры	1/2"
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 260 °C
Максимальная рабочая температура	200 °C
Максимальное рабочее давление	13 бар
Максимально допустимое давление	16 бар
Исполнения	TH13A
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
Установка	Вертикальное; соединение угловое
Опции	Встроенный фильтр

TH21

ОПИСАНИЕ

Конденсатоотводчик термостатический ADCA серии TH21 с функцией отвода воздуха из паровых систем спроектирован для применения в таких системах как варочные котлы, стерилизаторы, и др. Компактные размеры позволяют применять его в широком спектре промышленных производств, в частности в качестве воздухоотводчика для паровых систем.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным, в зависимости от типа капсулы на величину от 5 °C до 30 °C
Встроенный фильтр

Типоразмеры	1/2", DN15
Рабочая среда	Насыщенный пар
Температура рабочей среды	От -10 °C до 250 °C
Максимальное рабочее давление	21 бар
Исполнения	TH21, TH21LC
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–1 PN25, ANSI
Установка	Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации)
Опции	Встроенный фильтр

TH32Y

ОПИСАНИЕ

Конденсатоотводчик термостатический ADCA серии TH32Y – TH32Y/CK с функцией отвода воздуха из паровых систем спроектирован для применения в таких системах как варочные котлы, стерилизаторы, в пищевой, химической и др. отраслях промышленности.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным, в зависимости от типа капсулы на величину от 5 °C до 30 °C

Встроенный фильтр

Типоразмеры	1/2"–1"; DN15–25
Рабочая среда	Насыщенный пар
Температура рабочей среды	От -10 °C до 250 °C
Максимальное рабочее давление	22 бар
Исполнения	TH32Y, TH32Y/CK (встроенный обратный клапан)
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевый по EN 1092–1 PN40 или ANSI
Установка	Любое положение
Опции	LC – сниженная пропускная способность
	Встроенный обратный клапан
	Дренажный клапан

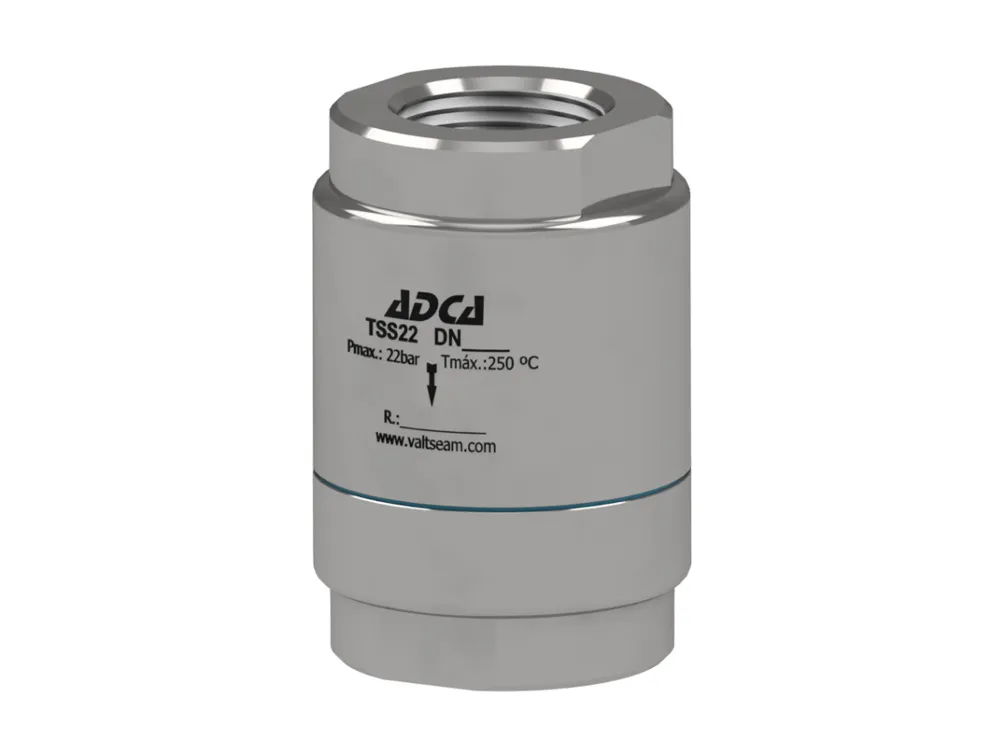

TSS22

ОПИСАНИЕ

Конденсатоотводчик термостатический ADCA серии TSS22 с функцией отвода воздуха из паровых систем спроектирован для применения в таких системах как варочные котлы, стерилизаторы и др. Благодаря компактным габаритам используется в основном как воздухоотводчик.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным, в зависимости от типа капсулы на величину от 5 °C до 30 °C
Компактный дизайн

Типоразмеры	1/4"–1"
Рабочая среда	Насыщенный пар
Температура рабочей среды	От -10 °C до 250 °C
Максимальное рабочее давление	22 бар
Исполнения	TSS22
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
Установка	Вертикальное
Опции	Сварной корпус

TH35/2 - TH35/3

ОПИСАНИЕ

Конденсатоотводчик термостатический ADCA серии TH35 с функцией отвода воздуха из паровых систем спроектирован для применения в таких системах как варочные котлы, стерилизаторы и др.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным, в зависимости от типа капсулы на величину от 5 °C до 30 °C
Может использоваться на перегретом паре
Содержит встроенный фильтр

Типоразмеры	1"; DN25
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 250 °C
Максимальное рабочее давление	22 бар
Исполнения	TH35/2 – 2-х капсульный
	TH35/3 – 3-х капсульный
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцы EN 1092–1 PN40 или ANSI
Установка	Горизонтальная
Опции	Нержавеющая конструкция

TH36

ОПИСАНИЕ

Конденсатоотводчик термостатический ADCA серии TH36 с функцией отвода воздуха из паровых систем применяется для варочных котлов, стерилизаторов, используется для различных процессов в пищевой и химической промышленностях, в тех случаях, когда требуется повышенная пропускная способность.

ОСНОВНЫЕ СВОЙСТВА

Непрерывный отвод
Конденсат отводится переохлажденным в зависимости от типа используемой капсулы, на величину 5 °C, 10 °C или 30 °C
Может работать на перегретом паре

Типоразмеры	11/2"–2"; DN40–50
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 250 °C
Максимальное рабочее давление	22 бар
Исполнения	TH36/4 – 4-х капсульный
	TH36/6 – 6-ти капсульный
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцы EN 1092–1 PN40 или ANSI
	SW – под приварку внахлест ANSI B 6.11
	BW – под приварку встык ANSI B16.25
Установка	Может устанавливаться в любом положении. Рекомендуется установка на горизонтальном трубопроводе (см. инструкцию по монтажу и эксплуатации) Опции Нержавеющая конструкция
Опции	Нержавеющая конструкция
