Конденсатоотводчики поплавковые

Конденсатоотводчики поплавковые из высокопрочного чугуна

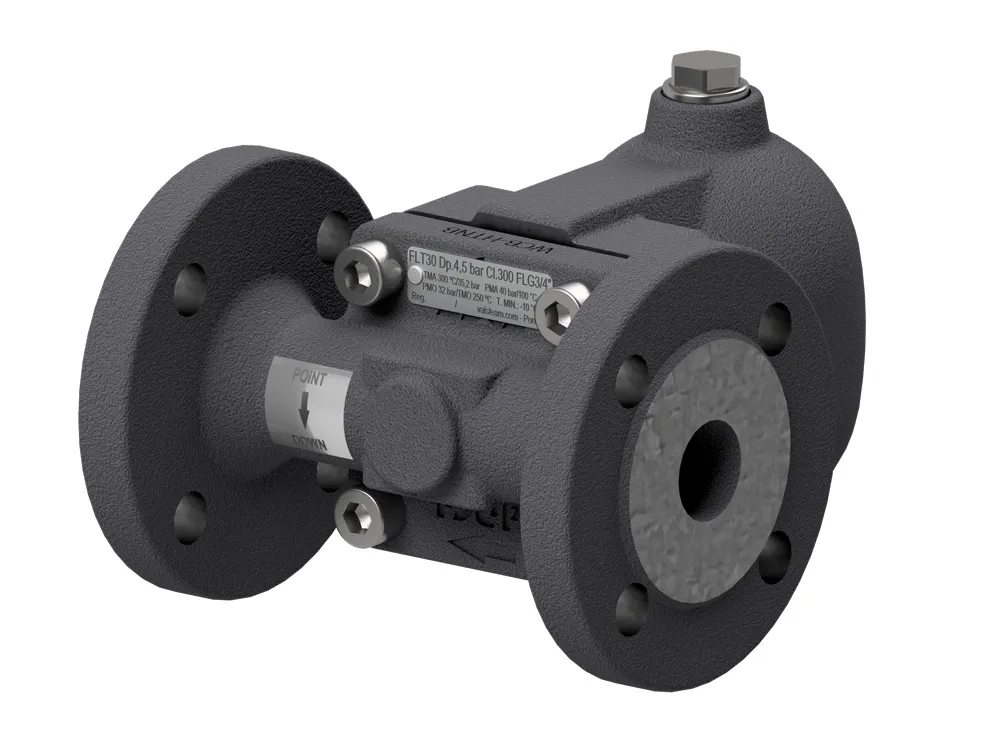

Конденсатоотводчики поплавковые из углеродистой стали

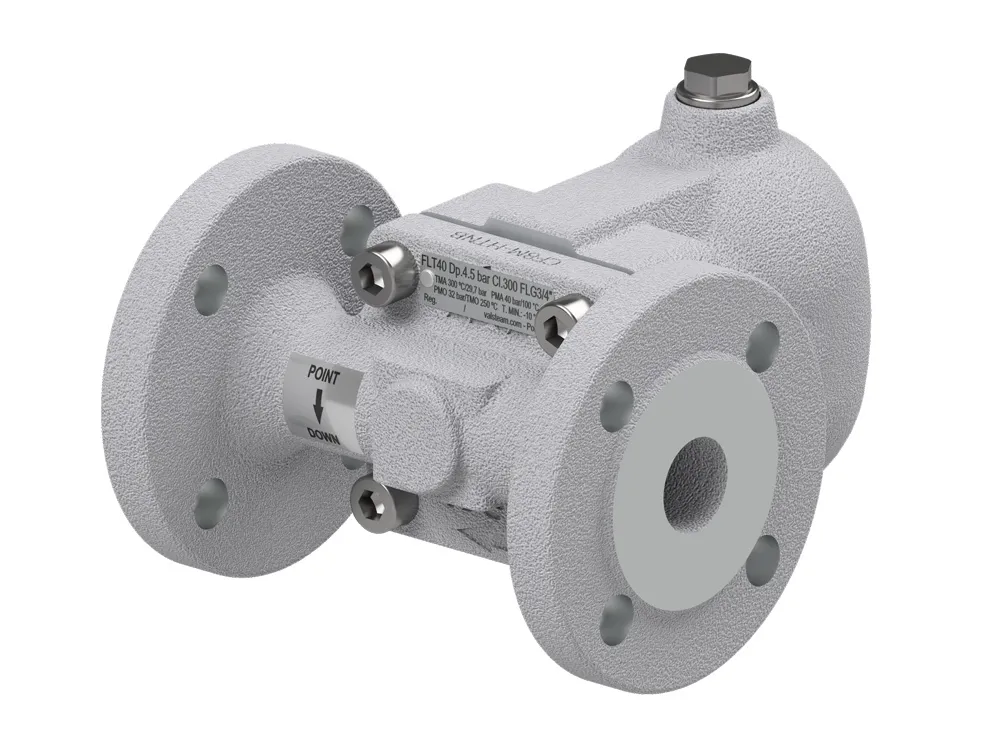

Конденсатоотводчики поплавковые из нержавеющей стали

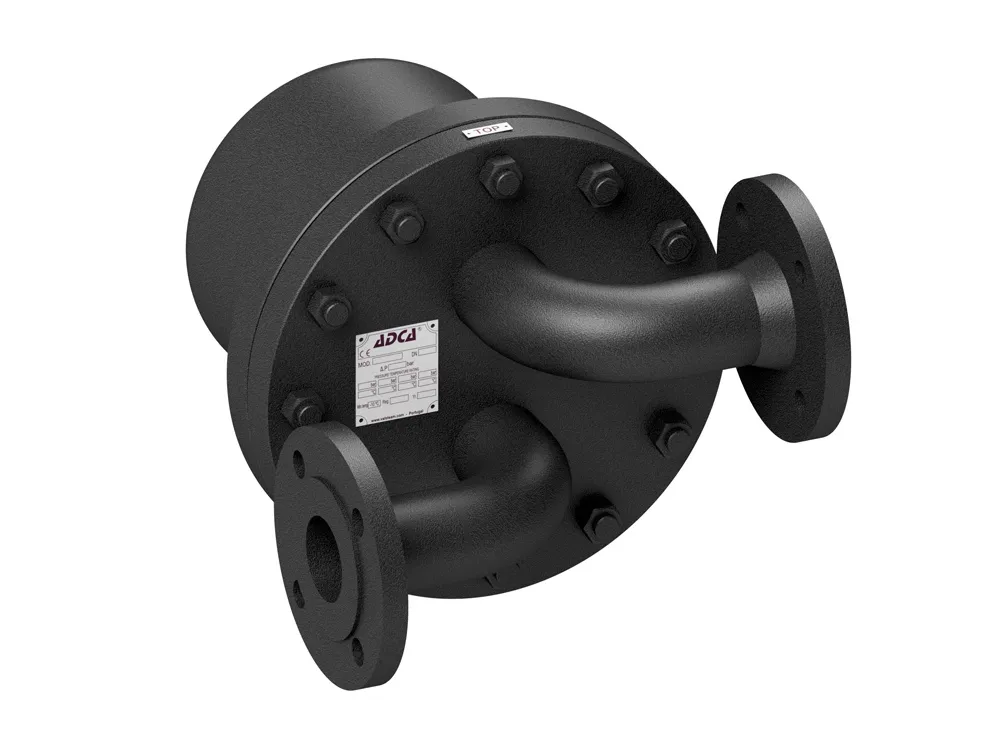

Конденсатоотводчики поплавковые из конструкционной стали

Конденсатоотводчики поплавковые

Справочная информация из прежнего каталога

ADCA FLT Конденсатоотводчики поплавковые

Оставить заявку

ADCA FLT Конденсатоотводчики поплавковые

Назначение

ADCA FLT Конденсатоотводчики поплавковые. Принцип действия поплавкового конденсатоотводчика основан на разности плотности пара и конденсата.

Выпускной клапан конденсатоотводчика приводится в действие поплавком, соединенным с клапаном рычагом. Конденсат поступает в корпус конденсатоотводчика и, наполняя его, поднимает поплавок, при этом открывая выпускной клапан. При поступлении пара в конденсатоотводчик уровень конденсата снижается, и выпускной клапан закрывается. Изначально, при пуске системы, в конденсатоотводчик поступает воздух, который удаляется в конденсатную ветку через встроенный термостатический клапан. Особенностью конструкции поплавковых конденсатоотводчиков производства Valsteam ADCA Engineering является использование для выпуска воздуха биметаллического клапана, обладающего более высокой прочностью, что имеет большое значение в системах с возможностью возникновения гидроударов.

Основные модели поплавковых конденсатоотводчиков: FLT17, FLT14I, FLT22, FLT32, FLT50S, FLT65S, FLT120S, FLT150S.

ПРАЙС-ЛИСТ

КАТАЛОГ

FLT17LC

FLT17

FLT32

FLT14I

FLT22S

FLT50S и FLT65S

FLT120S

FLT150S

Документация

FLT17LC

ОПИСАНИЕ

Конденсатоотводчики ADCA серии FLT17LC имеют поплавковый механизм отвода конденсата и встроенный биметаллический клапан для выпуска воздуха и других неконденсируемых газов, предназначены для установки на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится при температуре насыщения
Не подвержен влиянию резких изменений нагрузок и перепада давления
Высокая пропускная способность
Данный тип конденсатоотводчика не подвержен замерзанию, при установке на улице требуется теплоизоляция

Типоразмеры	1/2" – 3/4"; DN15–20
Рабочая среда	Насыщенный или перегретый пар
Макс.рабочее давление	14 бар
Макс.рабочая температура	198 °С
Исполнения	FLT17 – чугун с шаровидным графитом
	FLT17LC – чугун с шаровидным графитом
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN16–40, ANSI
Установка	По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L
Опции	SLR (Steam Lock Release) – клапан для выпуска паровых пробок
	Установка на горизонтальном трубопроводе, направление потока слева направо (L–R)
	Установка на вертикальном трубопроводе, направление потока сверху вниз (V)

Типоразмеры	1"; DN25
Рабочая среда	Насыщенный или перегретый пар
Макс.рабочее давление	14 бар
Макс.рабочая температура	198 °С
Исполнения	FLT17LC – чугун с шаровидным графитом
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN16–40, ANSI
Установка	По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L
Опции	SLR (Steam Lock Release) – клапан для выпуска паровых пробок
	Установка на горизонтальном трубопроводе, направление потока слева направо (L–R)
	Установка на вертикальном трубопроводе, направление потока сверху вниз (V)

Типоразмеры	2"; DN50
Рабочая среда	Насыщенный или перегретый пар
Макс.рабочее давление	14 бар
Макс.рабочая температура	198 °С
Исполнения	FLT17LC – чугун с шаровидным графитом
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN16–40, ANSI
Установка	По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L
Опции	SLR (Steam Lock Release) – клапан для выпуска паровых пробок
	Установка на горизонтальном трубопроводе, направление потока слева направо (L–R)
	Установка на вертикальном трубопроводе, направление потока сверху вниз (V)

FLT17

ОПИСАНИЕ

Конденсатоотводчики ADCA серии FLT имеют поплавковый механизм отвода конденсата и встроенный биметаллический клапан для выпуска воздуха и других неконденсируемых газов, предназначены для установки на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится при температуре насыщения
Не подвержен влиянию резких изменений нагрузок и перепада давления
Высокая пропускная способность
Данный тип конденсатоотводчика не подвержен замерзанию, при установке на улице требуется теплоизоляция

Типоразмеры	1/2" – 3/4"; DN15–20
Рабочая среда	Насыщенный или перегретый пар
Макс.рабочее давление	14 бар
Макс.рабочая температура	198 °С
Исполнения	FLT17 – чугун с шаровидным графитом
	FLT17LC – чугун с шаровидным графитом
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN16–40, ANSI
Установка	По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L
Опции	SLR (Steam Lock Release) – клапан для выпуска паровых пробок
	Установка на горизонтальном трубопроводе, направление потока слева направо (L–R)
	Установка на вертикальном трубопроводе, направление потока сверху вниз (V)

Типоразмеры	1"; DN25
Рабочая среда	Насыщенный или перегретый пар
Макс.рабочее давление	14 бар
Макс.рабочая температура	198 °С
Исполнения	FLT17HC – чугун с шаровидным графитом
	FLT32HC – углеродистая сталь
	FLT14IHC – нержавеющая сталь
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN16–40, ANSI
Установка	По умолчанию на горизонтальном трубопроводе, направление потока слева направо при виде на корпус – L–R
Опции	SLR (Steam Lock Release) – клапан для выпуска паровых пробок
	Установка на горизонтальном трубопроводе, направление потока справа налево (R–L)
	Установка на вертикальном трубопроводе, направление потока сверху вниз (V)

Типоразмеры	11/2"; DN40
Рабочая среда	Насыщенный или перегретый пар
Макс.рабочее давление	14 бар
Макс.рабочая температура	198 °С
Исполнения	FLT17 – чугун с шаровидным графитом
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN16–40, ANSI
Установка	По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L
Опции	SLR (Steam Lock Release) – клапан для выпуска паровых пробок
	Установка на горизонтальном трубопроводе, направление потока слева направо (L–R)
	Установка на вертикальном трубопроводе, направление потока сверху вниз (V)

Типоразмеры	2"; DN50
Рабочая среда	Насыщенный или перегретый пар
Макс.рабочее давление	14 бар
Макс.рабочая температура	198 °С
Исполнения	FLT17HC – чугун с шаровидным графитом
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN16–40, ANSI
Установка	По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L
Опции	SLR (Steam Lock Release) – клапан для выпуска паровых пробок
	Установка на горизонтальном трубопроводе, направление потока слева направо (L–R)
	Установка на вертикальном трубопроводе, направление потока сверху вниз (V)

FLT32

ОПИСАНИЕ

FLT32 - конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата.

ОСНОВНЫЕ CВОЙCТВА

Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления.Удаляет воздух (встроенный биметаллический воздухоотводчик).

Типоразмеры	1"; DN25
Рабочая среда	Насыщенный или перегретый пар
Макс.рабочее давление	32 бар
Макс.рабочая температура	250 °С
Исполнения	FLT17HC – чугун с шаровидным графитом
	FLT32HC – углеродистая сталь
	FLT14IHC – нержавеющая сталь
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN16–40, ANSI
Установка	По умолчанию на горизонтальном трубопроводе, направление потока слева направо при виде на корпус – L–R
Опции	SLR (Steam Lock Release) – клапан для выпуска паровых пробок
	Встроенный фильтр
	Установка на горизонтальном трубопроводе, направление потока справа налево (R–L)
	Установка на вертикальном трубопроводе, направление потока сверху вниз (V)

ОПЦИИ:	SLR – клапан для выпуска паровых пробок, встроенный фильтр
ИСПОЛНЕНИЯ:	FLT32-4,5, 10, 14 или 21
ТИПОРАЗМЕРЫ:	DN ½”-1” – DN15-25
ПРИСОЕДИНЕНИЕ:	Внутренняя резьба ISO7/1 Rp (BS21) фланцевое EN 1092-1 PN40 или ANSIстандарт
УСТАНОВКА:	По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус - FLT32 (R-L)

ОПЦИИ:	SLR – клапан для выпуска паровых пробок, встроенный фильтр
ПРИМЕНЕНИЕ:	Насыщенный или перегретый пар
ИСПОЛНЕНИЯ:	FLT32-4,5, 10, 14 или 21
ТИПОРАЗМЕРЫ:	DN11/2” - DN2”; DN40 – DN50
ПРИСОЕДИНЕНИЕ:	Внутренняя резьба ISO7/1 Rp (BS21) фланцевое EN 1092-1 PN40илиANSIстандарт
УСТАНОВКА:	По умолчанию на горизонтальном трубопроводе, направление потока слева направо при виде на корпус - FLT32 (L-R)

FLT14I

ОПИСАНИЕ

Конденсатоотводчики ADCA серии FLT14I имеют поплавковый механизм отвода конденсата и встроенный биметаллический клапан для выпуска воздуха и других неконденсируемых газов, предназначены для установки на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится при температуре насыщения
Не подвержен влиянию резких изменений нагрузок и перепада давления
Высокая пропускная способность
Данный тип конденсатоотводчика не подвержен замерзанию, при установке на улице требуется теплоизоляция

Типоразмеры	1/2" – 3/4"; DN15–20
Рабочая среда	Насыщенный или перегретый пар
Макс.рабочее давление	14 бар
Макс.рабочая температура	198 °С
Исполнения	FLT14I – нержавеющая сталь
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN16–40, ANSI
Установка	По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L
Опции	SLR (Steam Lock Release) – клапан для выпуска паровых пробок
	Установка на горизонтальном трубопроводе, направление потока слева направо (L–R)
	Установка на вертикальном трубопроводе, направление потока сверху вниз (V)

Типоразмеры	1"; DN25
Рабочая среда	Насыщенный или перегретый пар
Макс.рабочее давление	14 бар
Макс.рабочая температура	198 °С
Исполнения	FLT17HC – чугун с шаровидным графитом
	FLT32HC – углеродистая сталь
	FLT14IHC – нержавеющая сталь
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN16–40, ANSI
Установка	По умолчанию на горизонтальном трубопроводе, направление потока слева направо при виде на корпус – L–R
Опции	SLR (Steam Lock Release) – клапан для выпуска паровых пробок
	Установка на горизонтальном трубопроводе, направление потока справа налево (R–L)
	Установка на вертикальном трубопроводе, направление потока сверху вниз (V)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ФЛАНЦЕВЫЙ PN16*	ФЛАНЦЕВЫЙ ANSI 150 **	ТЕМПЕРАТУРА
ДАВЛЕНИЕ	ДАВЛЕНИЕ	ТЕМПЕРАТУРА
16 бар	16 бар	100 °C
14,5 бар	14,8 бар	150 °C
13,4 бар	13,6 бар	200 °C
12,7 бар	12 бар	250 °C

FLT22S

ОПИСАНИЕ

Конденсатоотводчики ADCA серии FLT22S имеют поплавковый механизм отвода конденсата и встроенный биметаллический клапан для выпуска воздуха и других неконденсируемых газов, предназначены для установки на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится при температуре насыщения
Не подвержен влиянию резких изменений нагрузок и перепада давления
Высокая пропускная способность
Данный тип конденсатоотводчика не подвержен замерзанию, при установке на улице требуется теплоизоляция

Типоразмеры	11/2"–2"; DN40–50
Рабочая среда	Насыщенный или перегретый пар
Макс.рабочее давление	21 бар
Макс.рабочая температура	250 °C
Исполнения	FLT22S – углеродистая сталь
	FLT22SS – нержавеющая сталь
Присоединение	Фланцевое по EN 1092–2 PN16/40 или ANSI
	Внутренняя резьба ISO7 Rp или NPT
	Фланцевое по ANSI
Установка	По умолчанию на горизонтальном трубопроводе, направление справа налево – R–L
Опции	Установка на горизонтальном трубопроводе, направление слева-направо (L–R)
	Вертикальная установка

FLT50S и FLT65S

ОПИСАНИЕ

Конденсатоотводчики поплавковые ADCA серий FLT50S и FLT65S (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) предназначены для установки на теплообменном оборудовании высокого и низкого
давления, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании.
Присоединение – фланцевое, монтажное положение – в горизонтальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится при температуре насыщения
Не подвержен влиянию резких изменений нагрузок и перепада давления
Удаление воздуха (постоянный отвод воздуха благодаря клапану выпуска воздуха)

Типоразмеры	FLT50S – DN50, DN 65; FLT65S – DN65, DN80, DN100
Рабочая среда	Насыщенный или перегретый пар
Исполнения	FLT50S, FLT65S
Присоединение	Фланцевое EN 1092–2 PN16–40, ANSI
Установка	По умолчанию на горизонтальном трубопроводе с вертикальным подводом и горизонтальным отводом рабочей среды
Перепад давления	12 бар
Опции	Уравновешивающий плунжер. Вентиляционное присоединение

FLT120S

ОПИСАНИЕ

Конденсатоотводчики поплавковые ADCA серии FLT120S (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) предназначены для установки на теплообменном оборудовании высокого и низкого давления, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании.
Присоединение – фланцевое, монтажное положение – в горизонтальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится при температуре насыщения
Не подвержен влиянию резких изменений нагрузок и перепада давления
Удаление воздуха (постоянный отвод воздуха благодаря клапану выпуска воздуха)

Типоразмеры	DN150
Рабочая среда	Насыщенный пар
Температура рабочей среды	От -10 °C до 250 °C
Макс. рабочее давление	4 бар
Исполнения	FLT120S – углеродистая сталь
Присоединение	Фланцевое EN 1092–1 PN16, ANSI
Опции	Специальная конструкция

FLT150S

ОПИСАНИЕ

Конденсатоотводчики поплавковые ADCA серии FLT150S (с встроенным клапаном для выпуска воздуха и других неконденсируемых газов) предназначены для установки на теплообменном оборудовании среднего и низкого давления. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании.
Данный конденсатоотводчик специально разработан для работы на сахарном и спиртовом заводах, а также на установках с высоким расходом рабочей среды.
Присоединение – фланцевое.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится при температуре насыщения
Не подвержен влиянию резких изменений нагрузок и перепада давления
Удаление воздуха (постоянный отвод воздуха благодаря клапану выпуска воздуха)

Типоразмеры	DN100–150
Рабочая среда	Насыщенный пар
Исполнения	FLT150S–TW – двойной поплавковый механизм
	FLT150S–О – один механизм с проходом
Макс. рабочее давление	12 бар
Макс. рабочая температура	250 °C
Присоединение	Фланцевое EN 1092–2 PN6/10/16 или ANSI
Опции	Байпасный клапан с индикатором отверстия
