Конденсатоотводчики для систем сжатого воздуха
Конденсатоотводчики для систем сжатого воздуха
Справочная информация из прежнего каталога
ADCA FA Конденсатоотводчики для сжатого воздуха
Назначение
ADCA FA Конденсатоотводчики для сжатого воздуха. Конденсатоотводчики для систем сжатого воздуха специально предназначены для автоматического удаления влаги из пневмопроводов. Конденсатоотводчик работает автоматически, не требуя подачи энергии.
FA16SS Конденсатоотводчик для сжатого воздуха. Технические характеристики
FA17/G Конденсатоотводчик для сжатого воздуха. Технические характеристики
FA20 Конденсатоотводчик для сжатого воздуха. Технические характеристики (ENG)
FA21SS Конденсатоотводчик для сжатого воздуха. Технические характеристики (ENG)
FA32 Конденсатоотводчик для сжатого воздуха. Технические характеристики (ENG)
ОПИСАНИЕ

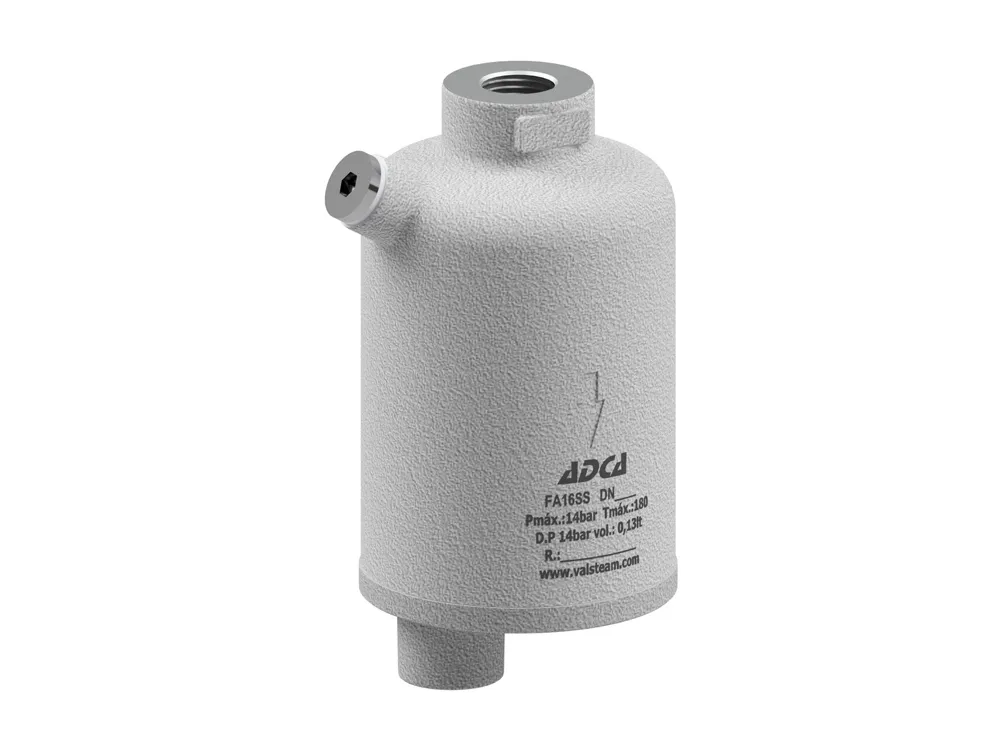

FA16SS автоматический конденсатоотводчик, конструкция которого представляет собой поплавковый механизм, отличается компактными размерами, имеет малый вес, специально разработан для отвода конденсата из систем сжатого воздуха.
Устанавливается после воздухоохладителей, сепараторов и компрессорного оборудования.
Присоединение: внутренняя резьба.
ОСНОВНЫЕ СВОЙСТВА
- Коррозионно-устойчивая конструкция.
- Заменяемые внутренние механизмы.
- Постоянный отвод конденсата.
- Не подвержен влиянию резких изменений нагрузок и перепадов давления.
| ПРИМЕНЕНИЕ: | Для холодного и горячего конденсата. |
| ИСПОЛНЕНИЯ: | FA16SS |
| ТИПОРАЗМЕРЫ: | DN 1/2”-3/4” |
| ПРИСОЕДИНЕНИЕ: | Вход ½” или ¾” вертикально (сверху вниз). Выход ½” вертикально. Внутренняя резьба ISO 7/1Rp(BS21) |
| УСТАНОВКА: | Вертикальная установка. Конденсатоотводчик должен быть установлен строго вертикально в местах скапливания конденсата. Конденсат должен отводится по дополнительной трубе, присоединенной к выходному отверстию. См. инструкцию по монтажу и эксплуатации. |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| РЕЗЬБА PN16 | МАКС. ТЕМПЕРАТУРА |
| МАКС. ДАВЛЕНИЕ | |
| 16 бар | 100 °C |
| 14,5 бар | 150 °C |
| 13,4 бар | 200 °C |
| 12,7 бар | 250 °C |
PMO - Максимальное рабочее давление - 14 бар
TMO - Максимальная рабочая температура - 180°
| ТИП | DN | ПЕРЕПАД ДАВЛЕНИЯ (бар) | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 3 | 4 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | ||
| FA16SS | 1/2"-3/4" | 120 | 145 | 180 | 190 | 230 | 250 | 300 | 330 | 340 | 360 | 380 | 400 | 430 |
ОПИСАНИЕ

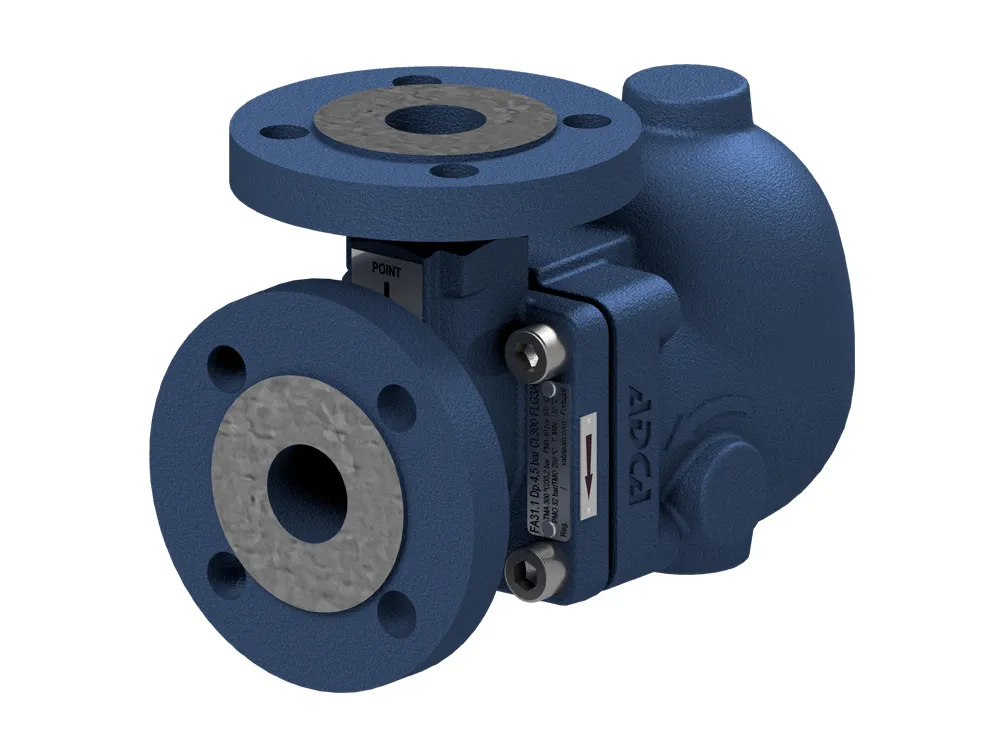

FA 17/G автоматический воздухоотводчик поплавкового типа, отличается компактной конструкцией и малым весом, специально разработан для дренажа конденсата из систем сжатого воздуха. Устанавливается после воздухоохладителей, сепараторов и компрессорного оборудования. Присоединение: внутренняя резьба или фланцевое.
Устанавливается после воздухоохладителей, сепараторов и компрессорного оборудования.
Присоединение: внутренняя резьба.
ОСНОВНЫЕ СВОЙСТВА
-
Постоянный отвод конденсата.
-
Не подвержен влиянию резких изменений нагрузок и перепадов давления.
| ПРИМЕНЕНИЕ: | Сжатый воздух, прочие не вызывающие коррозию газы, в соответствии с материалами. |
| ИСПОЛНЕНИЯ: | FA 17/G |
| ТИПОРАЗМЕРЫ: | DN ½”-3/4”; DN 15–20 |
| ПРИСОЕДИНЕНИЯ: | Внутренняя резьба ISO 7/1Rp(BS21) Фланцы EN 1092-2 PN16 or ANSI |
| УСТАНОВКА: | Вертикальная. См.Инструкцию по монтажу и эксплуатации. |
| ФЛАНЦЫ PN16* | ФЛАНЦЫ ANSI 150** | ДОПУСТИМАЯ ТЕМПЕРАТУРА |
| ДАВЛЕНИЕ | ДАВЛЕНИЕ | |
| 16 бар | 15,4 бар | 100 °C |
| 14,5 бар | 14,6 бар | 150 °C |
| 13,4 бар | 13,8 бар | 200 °C |
| 12,7 бар | 12,1 бар | 250 °C |
