Конденсатоотводчики биметаллические

Конденсатоотводчики биметаллические из нержавеющей стали

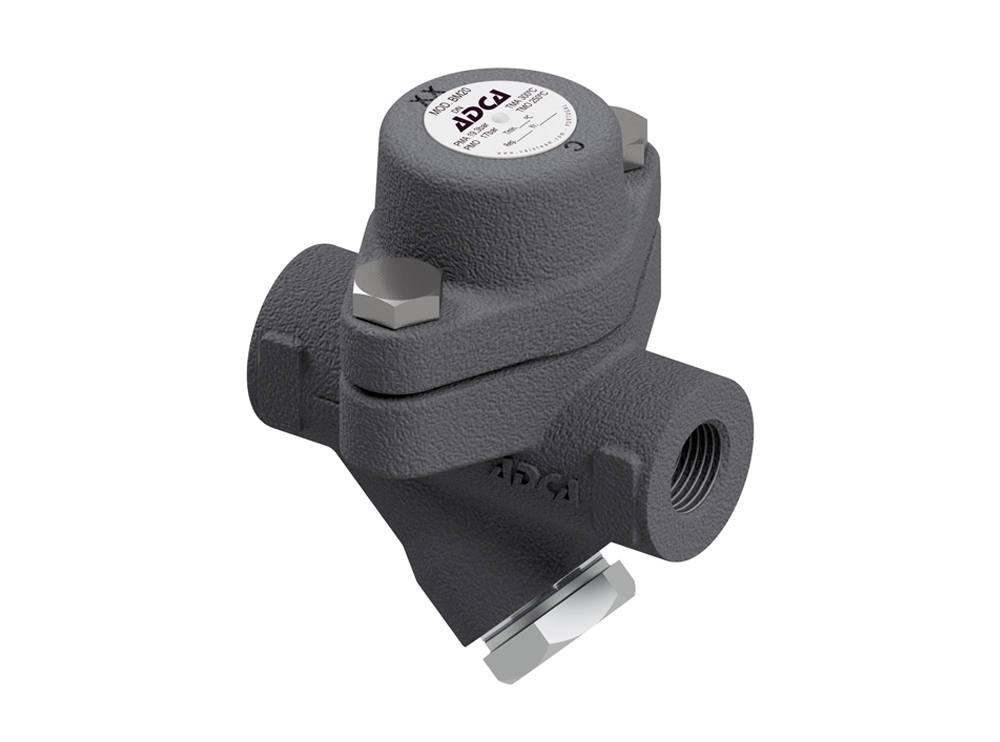

Конденсатоотводчики биметаллические из углеродистой стали

Конденсатоотводчики биметаллические

Справочная информация из прежнего каталога

ADCA Конденсатоотводчики биметаллические

Оставить заявку

ADCA Конденсатоотводчики биметаллические

Назначение

ADCA Конденсатоотводчики биметаллические. Принцип действия биметаллического конденсатоотводчика основан на разности температур пара и конденсата.

Рабочим элементом биметаллического конденсатоотводчика является шток клапана с закрепленными на нем биметаллическими пластинами. Данный узел состоит из отдельно скрепленных пар пластин с разным коэффициентом расширения. Пластины подобраны таким образом, что в холодном состоянии пластины представляют собой плоский диск. При нагреве пластины расширяются неравномерно, что приводит к их выгибанию. Блок биметаллических пар скомбинирован таким образом, что взаимодействуя друг с другом при нагреве, изгиб пластин перемещает шток на расстояние, необходимое для закрытия выпускного клапана. Таким образом, воздух и конденсат беспрепятственно проходят через клапан, пар, нагревая биметаллические пластины, задерживается в корпусе конденсатоотводчика, до конденсации.

ПРАЙС-ЛИСТ

КАТАЛОГ

BSS20

BS32

BM20

BM20R

BM24

BM32

BM35

BM45

BM80

BM140

BM-HC

Документация

BSS20

ОПИСАНИЕ

Конденсатоотводчик биметаллический ADCA серии BSS20 с функцией отвода воздуха из паровых систем преимущественно применяется в системах, где необходимо переохлаждение отводимого конденсата,
спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах. Полностью изготовлен из нержавеющей стали. Присоединение – внутренняя резьба.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным
Может использоваться как воздухоотводчик из паровых систем
Не подвержен влиянию гидроударов и вибраций
Встроенный фильтр

Типоразмеры	1/2"
Условное давление	Нержавеющая сталь – PN40
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 250 °C
Исполнения	BSS20
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое присоединение по EN1092–1 или ANSI (опция)
Установка	Установка на горизонтальном или вертикальном трубопроводе
Опции	Фланцевое присоединение по EN1092–1 или ANSI

BS32

ОПИСАНИЕ

BS32 конденсатоотводчик биметаллический с функцией отвода воздуха из паровых систем. Простая и прочная конструкция позволяет отводить переохлаждённый конденсат, предназначена для дренажа паровых магистралей, спутниковых паропроводов, а также использовать в качестве воздухоотводчика в паровых системах. Присоединение внутренняя резьба или фланцы.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата. Конденсат отводится переохлаждённым. Может использоваться в качестве воздухоотводчика для паровых систем. Работа на перегретом паре. Устойчив к гидроударам и вибрациям. Конструкция UNIADCA – позволяет подключать другие типы конденсатоотводчиков на стандартный корпус

Опции:	Исполнение полностью из нержавеющей стали
Применение:	Насыщенный или перегретый пар.
Исполнение:	BS32
Типоразмеры:	DN 1/2"– 3/4"; DN 15–20
Присоединение:	внутр.резьба ISO7/1 Rp (BS21) фланцы EN 1092–1 PN40 или ANSI
Установка:	Произвольная ориентация в пространстве, горизонтальное положение предпочтительно. См. инструкцию по монтажу и эксплуатации.

BM20

ОПИСАНИЕ

Конденсатоотводчик биметаллический ADCA серии BM20 с функцией отвода воздуха из паровых систем преимущественно применяется в системах, где необходимо переохлаждение отводимого конденсата, пароспутниковых трубопроводах, паровых рубашках ёмкостей или в качестве воздухоотводчика в паровых системах.
Присоединение – резьбовое, фланцевое.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным
Может использоваться как воздухоотводчик из паровых систем
Не подвержен влиянию гидроударов и вибраций
Встроенный фильтр

Типоразмеры	1/2"–1"; DN15–25
Условное	Углеродистая сталь – PN16/40
Рабочая среда	Насыщенный или перегретый пар
Максимальное рабочее давление	17 бар
Температура рабочей среды	От -10 °C до 250 °C
Исполнения	BM20
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое присоединение по EN1092–1 или ANSI
Установка	Установка в любом положении. Предпочтительно на горизонтальном трубопроводе (см. инструкцию по монтажу и эксплуатации)
Опции	Встроенный фильтр

BM20R

ОПИСАНИЕ

Конденсатоотводчик биметаллический ADCA серии BM20R с функцией отвода воздуха из паровых систем преимущественно применяется в системах, где необходимо переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным
Возможность настройки температуры отводимого конденсата без демонтажа с трубопровода
Клапан и седло расположены в зоне сниженных скоростей потока для уменьшения скорости эрозии и увеличения срока службы изделия
Благодаря разборной конструкции легок в обслуживании и профилактике
Функция защиты конденсатной линии от замерзания
Не подвержен влиянию гидроударов и вибраций
Встроенный фильтр

ипоразмеры	1/2"–1"; DN15–25
Условное	Углеродистая сталь – PN40
Рабочая среда	Насыщенный и перегретый пар
Максимальное рабочее давление	17 бар
Температура рабочей среды	От -10 °C до 250 °C
Исполнения	BM20R
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое присоединение по EN1092–1 PN40 или ANSI
Установка	Установка в любом положении. Предпочтительно на горизонтальном трубопроводе (см. инструкцию по монтажу и эксплуатации)
Опции	Дренажный клапан
	Седло с обратным клапаном

BM24

ОПИСАНИЕ

Конденсатоотводчики биметаллические ADCA серии BM24 предназначены для работы в системах, где необходимо переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах.
Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным
Не подвержен влиянию гидроударов и вибраций
Функция отвода воздуха
Работает на перегретом паре
Встроенный фильтр

Типоразмеры	1/2" – 1"; DN15–25
Условное давление	Углеродистая сталь – PN40
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 300 °C
Максимальная рабочая температура	250 °C
Максимальное рабочее давление	24 бар
Исполнения	BM24
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN40, ANSI
Установка	Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации)
Опции	Дренажный клапан

BM32

ОПИСАНИЕ

Конденсатоотводчики биметаллические ADCA серии BM32 предназначены для работы в системах, где необходимо переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах.
Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным
Не подвержен влиянию гидроударов и вибраций
Функция отвода воздуха
Работает на перегретом паре
Встроенный фильтр

Типоразмеры	1/2" – 1"; DN15–25
Условное давление	Углеродистая сталь – PN40
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 300 °C
Максимальная рабочая температура	300 °C
Максимальное рабочее давление	32 бар
Исполнения	BM32
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2 PN40, ANSI
Установка	Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации)
Опции	Дренажный клапан

BM35

ОПИСАНИЕ

Конденсатоотводчики биметаллические ADCA серии BM35 предназначены для работы в системах, где необходимо переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах.
Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным
Не подвержен влиянию гидроударов и вибраций
Функция отвода воздуха
Работает на перегретом паре
Встроенный фильтр

Типоразмеры	1/2" – 1"; DN15–25
Условное давление	Углеродистая сталь – PN40/PN63/PN100
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 425 °C
Диапазон рабочих давлений	2-35 бар
Исполнения	BM35
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2, ANSI
	SW – Сварка внахлест по ANSI B 16.11
	BW – Сварка встык по ANSI B16.25
Установка	Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации)

BM45

ОПИСАНИЕ

Конденсатоотводчики биметаллические ADCA серии BM45 предназначены для работы в системах, где необходимо переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах.
Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным
Не подвержен влиянию гидроударов и вибраций
Функция отвода воздуха
Работает на перегретом паре
Встроенный фильтр

Типоразмеры	1/2" – 1"; DN15–25
Условное давление	Углеродистая сталь – PN40/PN63/PN100
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 425 °C
Диапазон рабочих давлений	15-45 бар
Исполнения	BM45
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2, ANSI
	SW – Сварка внахлест по ANSI B 16.11
	BW – Сварка встык по ANSI B16.25
Установка	Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации)

BM80

ОПИСАНИЕ

Конденсатоотводчики биметаллические ADCA серии BM80 предназначены для работы в системах, где необходимо переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах.
Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным
Не подвержен влиянию гидроударов и вибраций
Функция отвода воздуха
Работает на перегретом паре
Встроенный фильтр

Типоразмеры	1/2" – 1"; DN15–25
Условное давление	Углеродистая сталь – PN40/PN63/PN100
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 450 °C
Диапазон рабочих давлений	25-80 бар
Исполнения	BM80
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2, ANSI
	SW – Сварка внахлест по ANSI B 16.11
	BW – Сварка встык по ANSI B16.25
Установка	Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации)

BM140

ОПИСАНИЕ

Конденсатоотводчик биметаллический ADCA серии BM140 применяется преимущественно в системах, где необходимо переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах.
Присоединение – фланцевое, резьбовое, под приварку встык и внахлест.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным
Может использоваться в качестве воздухоотводчика из паровых систем
Не подвержен влиянию гидроударов и вибраций
Встроенный фильтр

Типоразмеры	1/2" – 1"; DN15–25
Условное давление	PN160
Рабочая среда	Насыщенный и перегретый пар
Температура рабочей среды	От -10 °C до 550 °C
Исполнения	BM140
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое присоединение по EN 1092–2 или ANSI
	SW-приварка внахлест по ANSI B 16.11
	BW-приварка встык по ANSI B16.25
Установка	Установка в любом положении. Предпочтительно на горизонтальном трубопроводе (см. инструкции по установке и эксплуатации)

BM-HC

ОПИСАНИЕ

Конденсатоотводчик биметаллический ADCA серии BM–HC с функцией отвода воздуха из паровых систем преимущественно применяется в системах, где необходимо переохлаждение отводимого конденсата.
В конденсатоотводчике может быть установлено необходимое число биметаллических элементов для достижения требуемой пропускной способности.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится переохлажденным
Может использоваться в качестве воздушника в паровых системах
Не подвержен влиянию гидроударов и вибраций

Типоразмеры	1 1/2"–5"; DN40–125
Условное давление	Нержавеющая сталь – PN16/40/63
Рабочая среда	Насыщенный и перегретый пар
Температура рабочей среды	От -10 °C до 300 °C
Исполнения	BM20
Присоединение	Фланцевое присоединение по EN1092–1 или ANSI
Установка	Вертикальная установка
Опции	Полностью нержавеющая конструкция
	Различные пропускные способности
